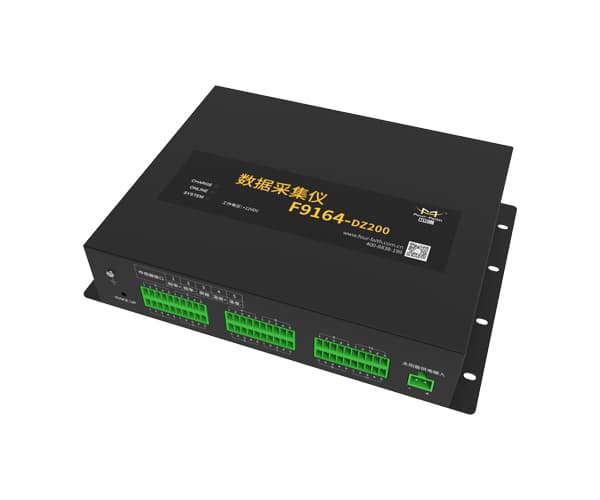

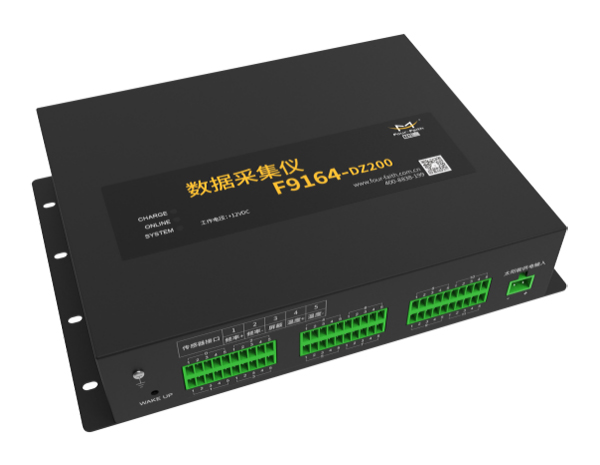

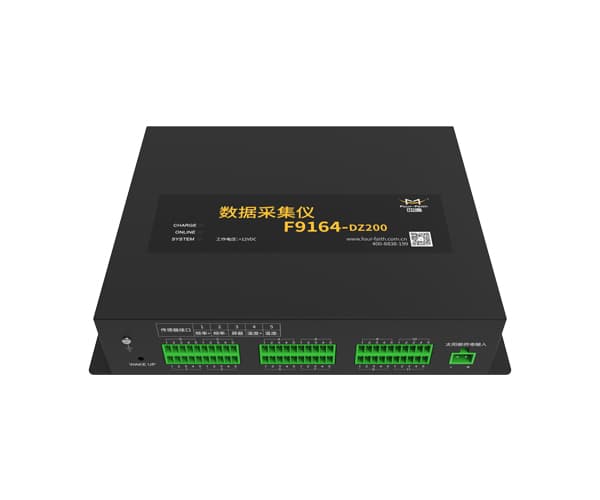

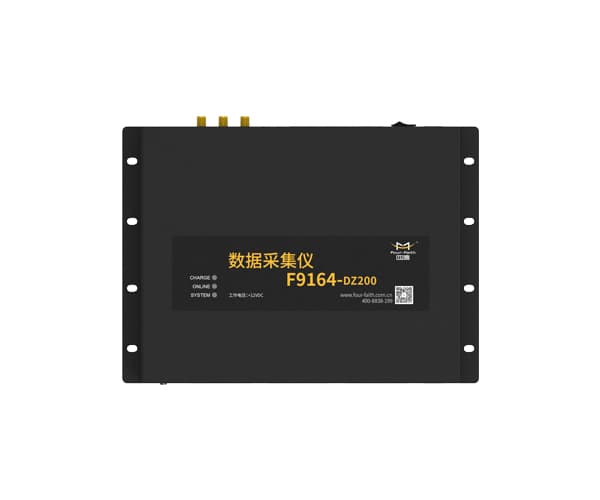

數據采集儀F9164-DZ200

 水質數據采集儀高速數據采集儀多通道數據采集儀

● 一體化設計：集傳統數據采集器與多種通信功能于一體的數據采集儀。
● 工業級設計：寬溫設計，耐高低溫，耐強電磁干擾，適用于各種惡劣的現場。采用完備的系統保護機制和防掉線機制，保證終端永遠在線。

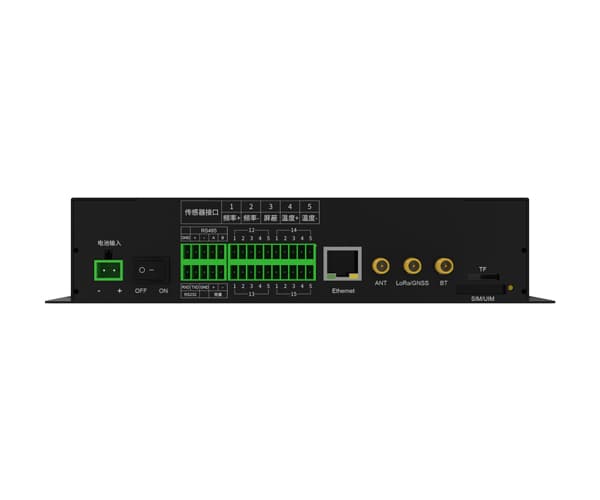

● 接口豐富、標準易用：提供1個RS232接口、1個雨量計接口、1個RS485接口、1路可控電源輸出，16路振弦接口、1個以太網接口、1個TF卡接口。
● 大容量數據存儲空間：提供32MB的內部FLASH和外部TF卡數據存儲空間，可存儲10年以上的采集數據。
● 多種通信方式：3G/4G/5G/LoRa/Ethernet/北斗短報文為主傳輸通道、短信為備份傳輸通道；可選超短波、微波、ZigBee等通信方式。
● 低功耗設計：支持多種工作模式（包括自報式、查詢式、兼容式等），最大限度降低功耗。

申請樣機 咨詢價格

數據采集儀F9164-DZ200產品是集傳統數據采集器與3G/4G/5G、以太網、LoRa、藍牙、GNSS等多種通信功能與一體的數據采集儀。具有振弦、RS-232、RS-485、以太網、雨量計等豐富的物理接口，能自動采集并存儲多種自然資源、橋梁、大壩、水利傳感器的實時數據。產品設計人性化，功能強大，可在各種環境下實現長期連續自動采集，并實時自動上報。

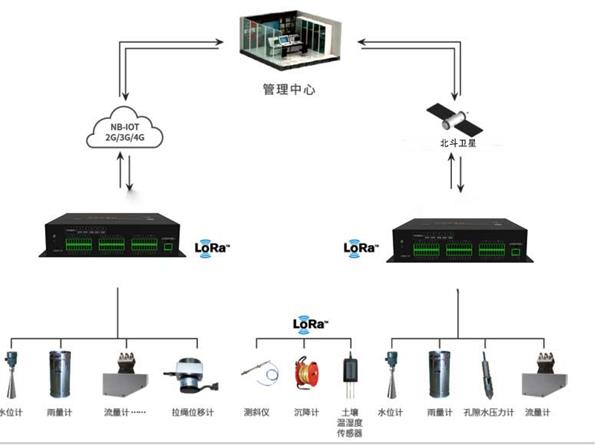

數據采集儀F9164-DZ200的應用拓?fù)鋱D

工業級應用設計

采用高性能工業級無線模塊
采用高性能工業級32位通信處理器
支持低功耗模式，包括休眠模式、定時上下線模式
采用金屬外殼保護等級IP30，金屬外殼和系統安全隔離，特別適合于戶外現場的應用
寬電源輸入,電源接口內置反相保護和過壓保護

穩定可靠

WDT看門狗設計，保證系統穩定
采用完備的防掉線機制，保證數據終端永遠在線
RS232/RS485接口內置15KV ESD保護
SIM/UIM卡接口內置15KV ESD保護
電源接口內置反相保護和過壓保護

符合規約

《水文監測數據通信規約》
《水資源監測數據傳輸規約》

主要功能

RS485、RS232、雨量計、振弦類傳感器采集
定時數據采集、存儲及上報、調整定時數據采集頻率
可同時支持多種通訊方式
支持多路電源電壓、太陽能充電狀態、設備溫度、信號強度等工況上報和查詢
支持LoRa通信采集數據方式
支持BLE 藍牙App配置、實時數據查詢等功能
支持圖片抓拍功能、人工置數功能
支持鉛酸電池和鋰電池對設備供電
本地配置、查詢、導出歷史數據，遠程校時、查詢實時數據及歷史數據
可定制支持NB-IOT 通訊方式

產品特色

一體化設計：集傳統數據采集器與多種通信功能于一體的數據采集儀。
工業級設計：寬溫設計，耐高低溫，耐強電磁干擾，適用于各種惡劣的現場。采用完備的系統保護機制和防掉線機制，保證終端永遠在線。
接口豐富、標準易用：提供1個RS232接口、1個雨量計接口、1個RS485接口、1路可控電源輸出，16路振弦接口、1個以太網接口、1個TF卡接口。
大容量數據存儲空間：提供32MB的內部FLASH和外部TF卡數據存儲空間，可存儲10年以上的采集數據。
多種通信方式：3G/4G/5G/LoRa/Ethernet/北斗短報文為主傳輸通道、短信為備份傳輸通道；可選超短波、微波、ZigBee等通信方式。
低功耗設計：支持多種工作模式（包括自報式、查詢式、兼容式等），最大限度降低功耗。
本地配置方式：支持通過手機端BLE四信小助手App、PC端串口或無線傳輸配置方式。
遠程管理功能：支持遠程參數配置（同時支持平臺配置方式和短信配置方式）、遠程程序升級。提供功能強大的中心管理軟件，方便設備管理（可選）。

數據采集儀F9164-DZ200的產品應用領域

數據采集儀F9164-DZ200產品廣泛應用于既有邊坡、沉降、尾礦庫、橋梁、大壩等建筑安全監測項目；同時適用于水利、灌區信息化的水雨情、水質、流量、流速、壓力監測等。

技術參數

● 無線參數

項 目	內 容
無線模塊	工業級無線模塊
標準及頻段	可支持：FDD-LTE、TD-LTE、CDMA2000 1xEV-DO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE 可選單模、多模或全網通訊
理論帶寬	FDD-LTE：下行速率100Mbps，上行速率50Mbps TD-LTE：下行速率61Mbps，上行速率18Mbps WCDMA：下行速率42Mpbs，上行速率5.76 Mbps TD-SCDMA：下行速率4.2Mbps，上行速率2.2Mbps CDMA2000 1xEV-DO Rev. A：下行速率3.1Mbps，上行速率1.8Mbps GPRS/EDGE：速率171.2kbps/384kbps
發射功率	<24dBm
接收靈敏度	<-109dBm

● GPS參數（可選）

項 目	內 容
GPS模塊	工業級GPS模塊
接收機類型	50通道，GPS L1（1575.42MHz）C/A碼支持WAAS，EGNOS，MSAS，GAGAN，兼容GALILEO
最大更新速率	4Hz
精確度	定位：2.5mCPE SBAS：2.0mCPE
捕獲	冷啟動：29S 溫啟動：29S 輔助啟動：<1S 熱啟動：<1S
靈敏度	跟蹤：-160dBm 重新捕獲：-160dBm 冷啟動：-144dBm
授時精度	RMS：30ns 99%：<60ns 顆粒度：21ns
時間脈沖	可以配置，0.25至1000Hz

● 供電

項目	內容
太陽能電源	電壓范圍：18-28VDC 電流范圍：0-2A
標準電源	DC 12V/1.5A
供電范圍	DC 12~14V
鉛酸電池	最大充電電壓：14.0V 最大充電電流：3.0A
內置鋰電池	3.8AH@11.1V（可選）最大充電電壓：12.6V 最大充電電流：0.25A

● 功耗

項目	內容
工作電流1	<50mA@12VDC
工作電流2	<10mA@12VDC
靜態值守電流	<3.5mA@12VDC
備注：工作電流1測試條件：設備接 1 路 RS485 水位計，在連上數據中心上傳數據時的平均電流。工作電流2測試條件：設備接 1 路 RS485 水位計，做數據實時采集存儲不上報中心。

● 物理特性

項 目	內 容
外殼	金屬外殼，保護等級IP30
外形尺寸	182 152 45mm (不包括天線)
重量	約900g(不包括天線、安裝件及包裝)

● 其他參數

項 目	內 容
工作溫度	-30～+70℃(-22～+158℉)
鋰電池工作溫度	-20～+60℃(-4～+140℉)
儲存溫度	-40～+85℃(-40～+185℉)
相對濕度	95%(無凝結)
