隨著IT環境的不斷變化以及新技術的快速發展，新的客戶需求下，新的隧道協議也隨之被引入進來。從GRE到VXLAN、GENEVE，網絡虛擬化技術得到迅猛發展。
尤其是在大數據背景下，海量數據的處理對網絡中數據中心的虛擬化、數據遷移等問題提出非常高的要求，而傳統的VLAN技術由于最多只能支持4096個VLAN，已經不能滿足云提供商的嚴格要求，但是VXLAN技術因?yàn)榭梢酝ㄟ^(guò)將第2層擴展到第3層網絡來構建大型多租戶數據中心而備受青睞，這種技術可以有效克服VLAN帶來的擴展局限性。
目前，VXLAN 已成為目前網絡虛擬化Overlay的事實標準，通過VXLAN技術在三層網絡上建立二層的邏輯隧道，使二層網絡數據能夠穿越三層承載網絡傳遞，實現了租戶虛擬機跨三層網絡的遷移，有效提高數據中心的數據傳輸效率和硬件資源的利用率，成為現代數據中心網絡架構的重要組成部分。
那么，你了解什么是VXLAN嗎？VXLAN與VLAN的區別之處又在哪里？為何能一躍成為國內大廠項目的首選呢？
VXLAN概念

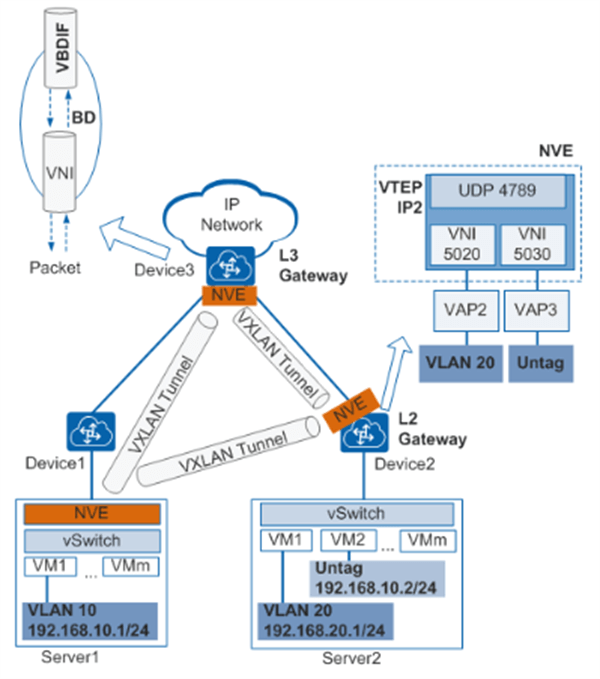

VXLAN即虛擬擴展局域網，是大二層網絡中廣泛使用的網絡虛擬化技術。在源網絡設備與目的網絡設備之間建立一條邏輯VXLAN隧道，采用MAC in UDP（User Datagram Protocol）封裝方式，即，將物理接口發出的原始以太報文完整的封裝在UDP報文中，然后在外層使用物理網絡的IP報文頭和以太報文頭封裝，這樣，封裝后的報文就像普通IP報文一樣，可以通過路由網絡轉發，這就像給二層網絡的以太網設備插上了路由的翅膀，使虛擬機徹底擺脫了二、三層網絡的結構限制，為分散的物理站點提供二層互聯，并能夠?yàn)椴煌淖鈶?hù)提供業務隔離。VXLAN 主要應用于大規模的數據中心網絡和分散點接入中心網絡。

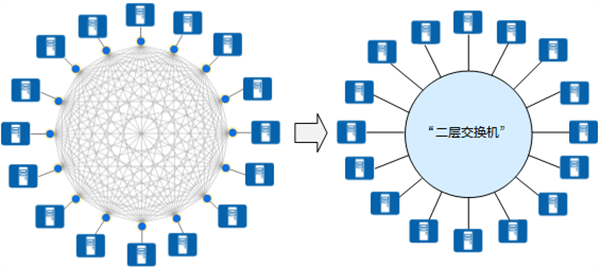

VXLAN將整個基礎網絡虛擬成了一臺巨大的“二層交換機
VXLAN vs VLAN
VLAN的全稱是“虛擬局域網”（Virtual Local Area Network），它是一個二層（數據鏈路層）的網絡，用來分割廣播域，因?yàn)殡S著計算機的增多，如果僅有一個廣播域，會有大量的廣播幀（如ARP請求、DHCP、RIP都會產生廣播幀）轉發到同一網絡中的所有客戶機上。
這樣造成沒有必要的浪費，一方面廣播信息消耗網絡整體的帶寬，另一方面，收到廣播信息的計算機還要消耗一部分CPU時間來對它進行處理。造成了網絡帶寬和CPU運算能力的大量無謂消耗。

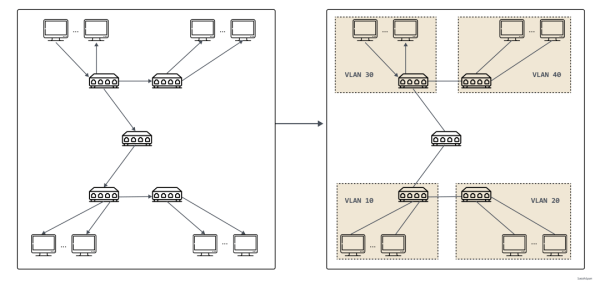

在這種情況下出現了VLAN技術。這種技術可以把一個LAN劃分成多個邏輯的VLAN，每個VLAN是一個廣播域，VLAN內的主機間通信就和在一個LAN內一樣，而VLAN間則不能直接互通，廣播報文就被限制在一個VLAN內。如下圖所示。
為何需要VXLAN
在傳統的以太網數據中心拓?fù)浣Y(jié)構中，如果要在其中遷移一臺設備，遷移時，IP不變，會話狀態也必須保持，所以動態遷移只能在同一個二層域中進行，不能跨二層域遷移。傳統架構限制虛擬機動態遷移范圍，遷移只能在一個較小范圍進行，應用受到了極大的限制。另一方面，網內有可能數量激增，原來的VLAN技術已無法滿足用戶數目，需要網絡提供隔離海量租戶的能力。而使用VXLAN技術即可實現1：VXLAN將整個基礎網絡虛擬成了一臺巨大的“二層交換機，完全無需變更IP地址。2：VXLAN在VXLAN幀頭中引入了類似VLAN ID的網絡標識，稱為VXLAN網絡標識VNI（VXLAN Network ID），由24比特組成，理論上可支持多達16M的VXLAN段，從而滿足了大規模不同租戶之間的標識、隔離需求。
綜上可知，VXLAN在聯網過程中可以完美解決設備遷移或者設備新增帶來的不便的問題。
VXLAN特性?xún)r(jià)值

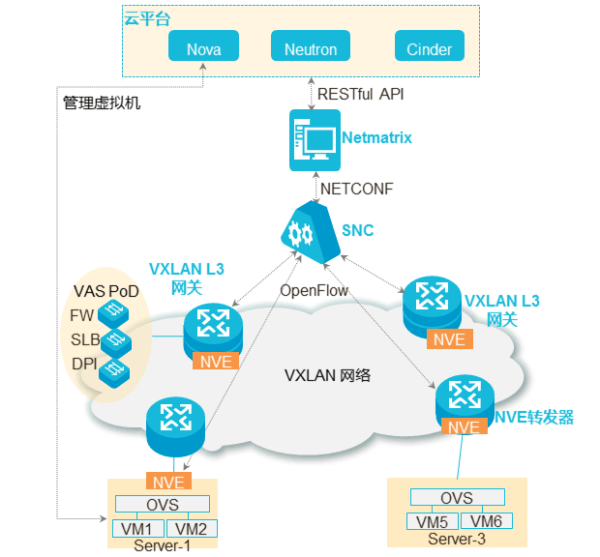

VXLAN典型組網
VXLAN的功能從以上可以總結為兩項，把網內所有設備組成二層網絡，擴大組網容量。解決了設備遷移和新增帶了的困擾。而工業物聯網的目的是將具有感知、監控能力的各類采集、PLC、觸摸屏、控制傳感器或控制器，以及移動通信、智能分析等技術不斷融入到工業生產過程各個環節，最終實現將傳統工業提升到智能化的新階段。
從應用上看，工業物聯網的應用中因?yàn)樾略隽溯^多的設備，往往需要加入新的組網形式，例如把有些改成4G/5G，這就意味著可能會改變?cè)械耐負浣Y(jié)構。由于原有的組網結構一旦發生改變，主站和從站就會失去連接，在這里VXLAN的技術就發揮了作用。
01不改變拓?fù)浣Y(jié)構
在工業物聯網改造中，如數控機床行業，原來機床勢一般才有廠區內局域網二層功能進行通信，必會破壞原來的網絡環境，隨著加入帶邊緣算法技術的智能網關設備，這就導致中心服務器必須修改原來的通信方式，增加了改造困難。VXLAN因?yàn)楠?dú)特的二層技術，可以使這些設備在改造過程中還是以原來的方式來通信。改造過程變得簡單，易部署。
02支持大量設備接入
智能化改造中，很多設備，如探頭，傳感器設備也會接入，這些設備的組網一般需要符合原來廠區內的二層結構，否則，中心服務器勢必也需要對新的設備進行兼容導致?tīng)恳话l(fā)而動全身，VXLAN的技術就可以非常好的解決該問題，只需要讓接入的網關支持VXLAN協議，中心服務器就可以讓海量的設備接入。
打破技術壁壘 四信5G路由器成贏家
VXLAN 已成為數據中心網絡架構中最流行的Overlay網絡虛擬化協議，因?yàn)樗鼉?yōu)于眾多替代方案?；谟布腣TEP在交換機和DPU中實施，并與BGP EVPN或SDN控制平面和網絡自動化相結合時，基于VXLAN的Overlay網絡在可預見的未來可以提供分布式云網絡所需的可伸縮性、敏捷性、高性能和彈性。
目前，四信5G系列工業路由器均支持EOIP、橋模式、VXLAN、5G LAN、虛擬IP、GRETAP等功能，為二層網絡的虛擬機插上了路由的翅膀，使虛擬機徹底擺脫了二、三層網絡的結構限制。不僅如此，隨著數據中心在物理網絡基礎設施上服務器虛擬化的快速發展，作為NVO3技術之一的VXLAN技術具有很強的適應性，免除布線施工過程，快速實現跨區域組網，為數據中心提供更加便捷的解決方案。
