四信水庫安全運營平臺，破解水庫管護難題

 中小水庫安全運營平臺 水庫安全運營管理系統

發布時間：2023-02-16

　　我國水庫點多面廣，部分水庫設施設備老化、帶病運行，給水庫安全運行帶來較大風險。近年來國家政府和各級主管單位高度重視水庫安全問題，通過全面落實水庫安全責任制、集中開展水庫大壩除險加固、加強監督檢查等一系列舉措，使我國水庫安全態勢得到明顯改善，但水庫大壩安全隱患依然存在。

　　我國現行水庫安全運行管理存在的問題

　　●缺乏完善的管理機制

　　●缺乏必要的安全預防措施

　　●基礎施設配置和維護不足

　　●應急預案的科學性和實用性不足

　　四信水庫安全運營平臺，確保水庫安全長效運行

　　為此，四信針對中小水庫監管運營困難、管理成本高、數據管理不直觀、應急響應速度慢等問題，打造出智能信息化監管系統——四信水庫安全運營平臺。

　　平臺結合BIM模型、洪水調度模型等，通過數據融合、大數據計算、模型分析等，實現科學化精準管理，打通數據壁壘、提升管理質量，為安全保障建立堅固的數據壁壘。

　　具備可視化監管、視頻監管、信息化數據管理、水位庫容計算表、水情分析、雨情分析、位移分析、浸潤線分析、巡查管養、閘門遠控、預警廣播通知、洪水四預、移動應用等功能。

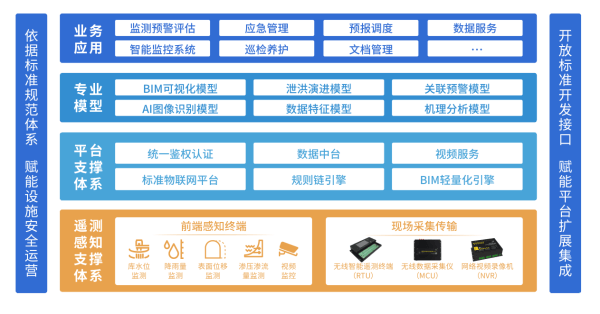

四信水庫安全運營平臺結構圖

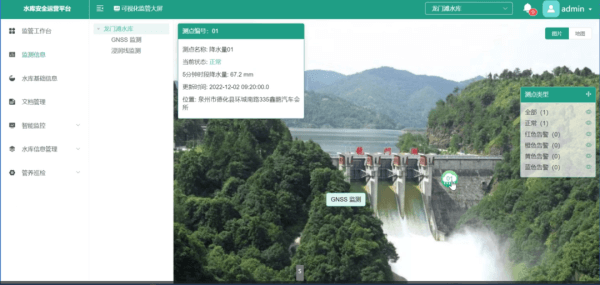

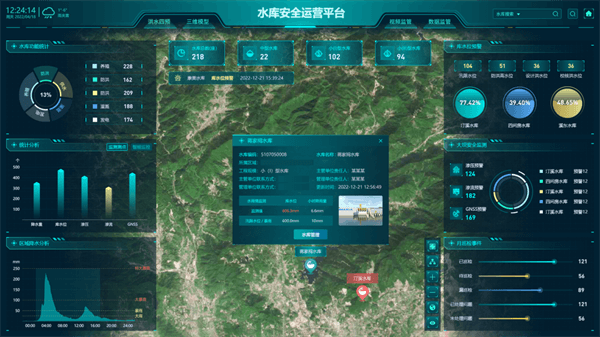

●大屏可視化監測系統

　　大屏可視化監測系統結合天地圖顯示水庫位置及監管范圍，實時展示所有監測站點的位置及數據曲線。在地圖上疊加了站點統計、預警統計、庫水位視圖、降雨視圖、公告欄、浸潤線圖、巡查巡檢分析及實時視頻窗口。

　　在可視化監管配置中，配置不同樣式的圖層，并關聯監測站點，可直觀的在圖層上顯示站點的實時數據和統計報表；動態設置，靈活便捷，適配不同項目要求。

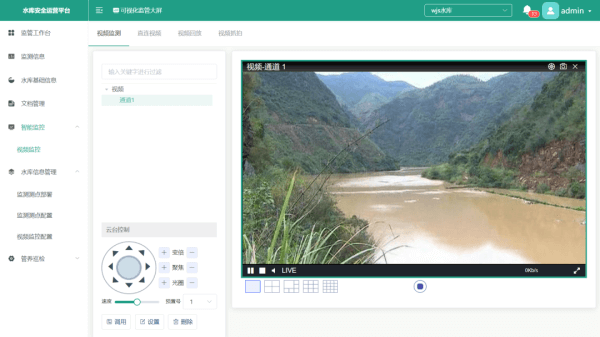

　　●視頻監管

　　平臺具備視頻監控功能，可支持視頻直連播放、視頻抓拍及歷史視頻播放、視頻上墻、球機云臺控制等功能

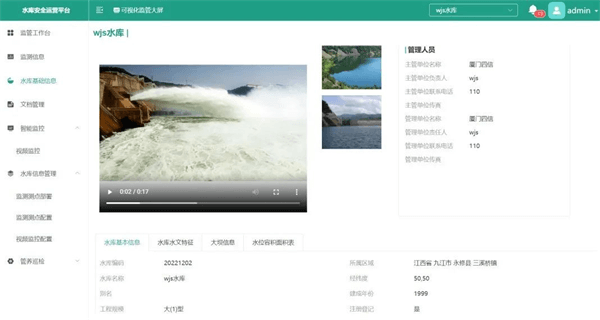

　　●水庫基礎信息及水庫風貌展示

　　平臺的水庫基礎信息模塊以視頻、圖片、文字方式展示水庫風貌，同時可按照《SL 700-2015 水利工程建設與管理數據庫表結構及標識符》標準，建立含水庫基礎信息、水庫水文特征、大壩信息及管理人員信息的基礎信息表。

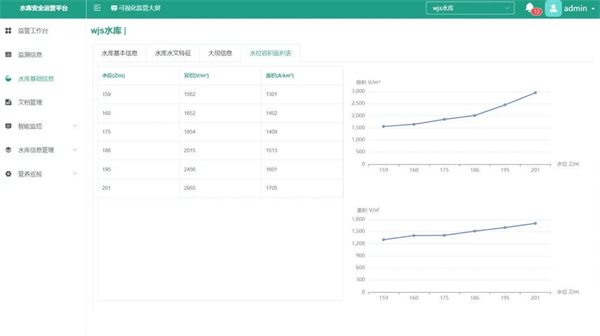

　　●水位庫容表

　　根據水庫特征值，平臺支持公式法和查表法計算方式，實現水位換算庫容，并生成庫容曲線圖表。

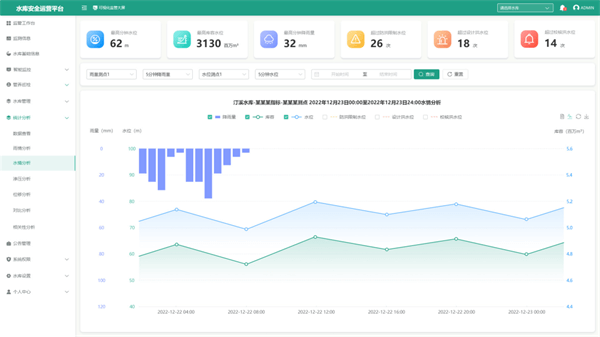

　　●水雨情分析

　　水情分析：以水庫水位為基礎，結合雨量、庫容、汛限水位、設計洪水位等進行分析展示，可直觀展示各個時段區間的水位、庫容情況。

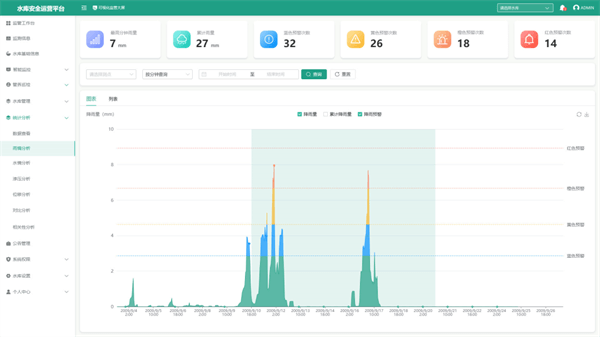

　　雨情分析：按照時、日、月、年等不同維度，對降雨量及其降雨閾值、最高降水量等進行分析，可直觀展示各個時段的降雨情況。

　　●浸潤線與位移分析

　　針對大壩的安全，平臺提供浸潤線分析和位移分析功能。

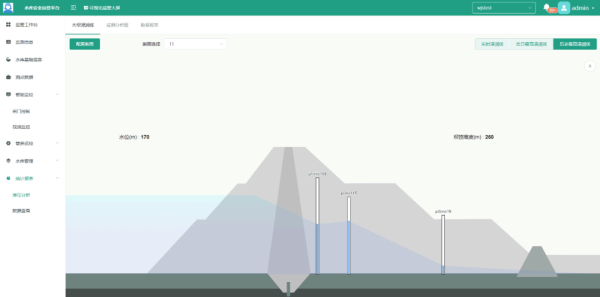

　　浸潤線分析，以不同斷面為維度，切換顯示測管液位高度及變化曲線，為浸潤線管理提供數據依據。

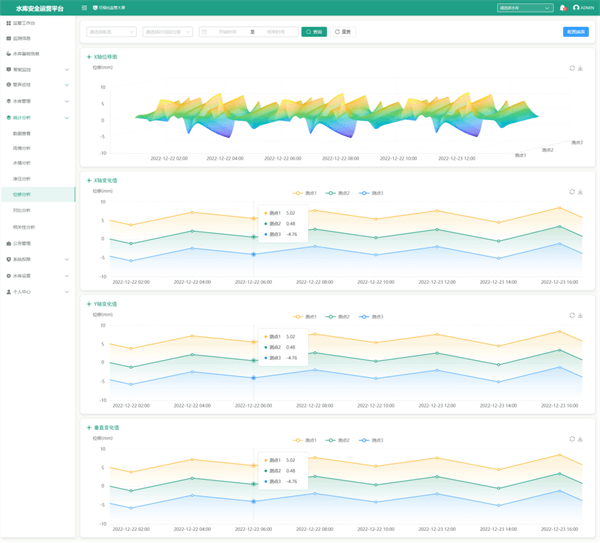

　　位移分析，以橫向、縱向斷面為維度，展示位移變化圖，并結合X、Y、垂直面進行分析展示。

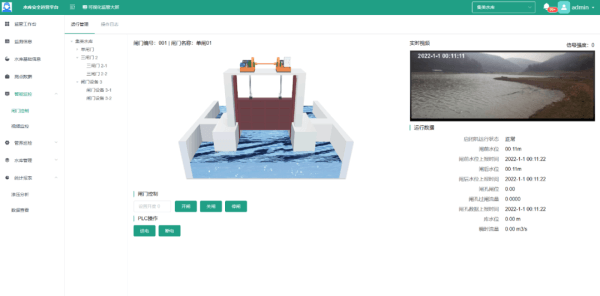

　　●閘門遠控

　　平臺通過對接閘門PLC等控制，可實現遠程開關閘門、監測閘門狀態、記錄操作日志等功能，結合動畫、視頻等，可以直觀的查看閘門開關動態

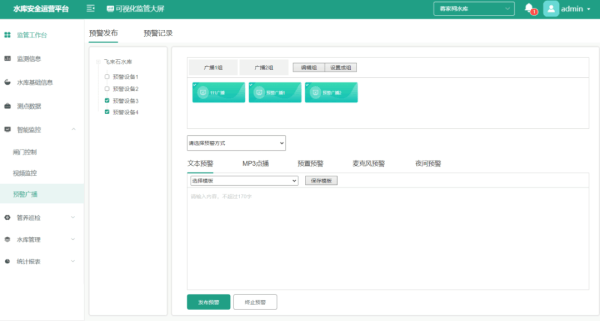

　　●預警廣播通知

　　當現場出現異常，平臺立即通過文本、mp3及語音播報等方式遠程廣播控制及預警，且支持調節播報音量及次數控制等。

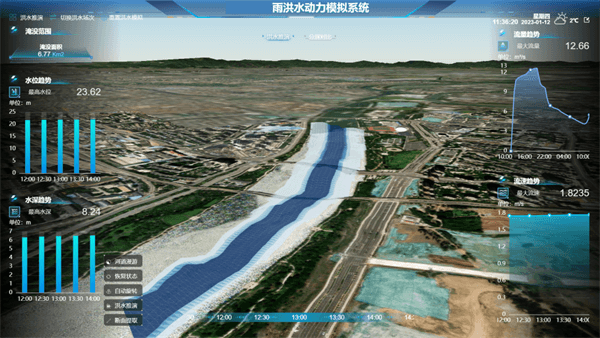

　　●洪水四預

　　平臺具備“四預”能力，實現氣象水文耦合預報，統計流域內水庫超汛限情況。構建河道演進模型，實現全河道水位演算，對洪水演進結果進行風險統計分析。在預案方面，承接水文預報成果，耦合水文水利模型，生成調度方案。

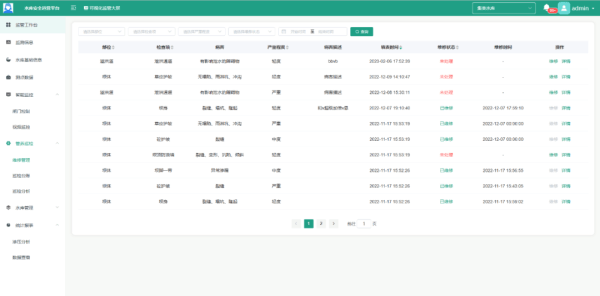

　　●巡查管養

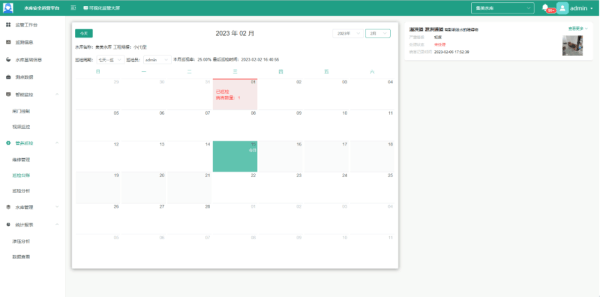

　　平臺提供巡檢臺賬，以日歷的方式進行巡檢臺賬展示，結合巡檢結果和巡檢內容展示，并在地圖上展示巡檢軌跡和巡檢上報問題。

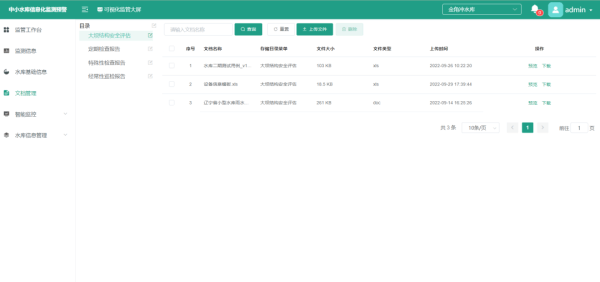

　　●在線文檔管理

　　平臺可對項目報告或項目文件資料按不同目錄進行分類管理存儲；并支持word、Excel、PPT、PDF及圖片等在線預覽、上傳及下載。

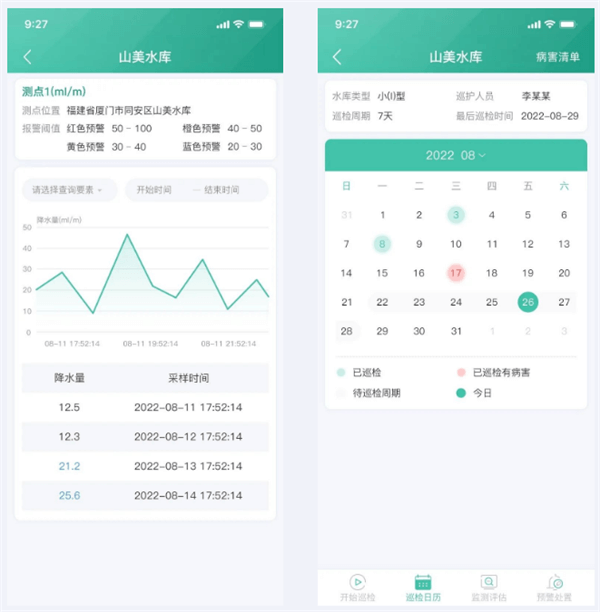

　　●移動應用

　　四信水庫安全運營平臺設有手機APP掌上平臺，以水庫為單位進行管理，支持巡查巡檢、監測評估、預警處置功能，實現即時管理、即時監督
