補齊灌區信息化短板|四信中型灌區續建配套信息化方案

 智慧灌區信息化中型灌區續建配套與節水改造實施方案大中型灌區續建配套與節水改造信息化系統 灌區續建與現代化改造

發布時間：2022-05-10

　　眼下，正值春耕春管關鍵時期，我國大中型灌區也已進入春灌高峰期。目前，全國農田有效灌溉面積為10.37億畝，占耕地面積的54%，生產了全國75%的糧食和90%的經濟作物?？梢姡Z食穩產，灌區建設尤為重要，關系到國家糧食安全。

　　《全國中型灌區續建配套與節水改造實施方案》中明確提出：著力推進前期工作，力爭盡早開工建設。強化項目管理，確保工程質量、進度和資金安全。抓住春灌前有利時機，加快完成年度灌區改造任務，強化農業用水科學調度，做好春灌保春耕工作，確保糧食生產供水需求。統籌推進大中型灌區改造與高標準農田建設，優先將大中型灌區建成高標準農田。

　　《水利部辦公廳關于印發2022年農村水利水電工作要點的通知》也明確指出：將積極探索數字灌區建設，進一步完善全國灌區信息化管理平臺，建立大中型灌區改造項目臺賬，完善灌排工程體系一張圖，加快構建灌區信息化管理基礎信息庫。選取一批大中型灌區開展數字灌區先行先試，探索數字灌區建設標準、實施路徑等作為內容作為后續目標。

　　目前我國共有中型灌區7000多處，是保障國家糧食安全的重要基礎性設施，是實施鄉村振興戰略的重要支撐。由于中型灌區大都建成于上世紀50—70年代，主要靠群眾投工投勞修建，施工工藝落后，工程建設標準低。經過幾十年運行，大部分灌區已進入老年期，渠系滲漏、坍塌、決口等現象較為普遍，急需進行續建配套與節水改造以恢復原設計功能。

　　受長期投入不足、工程建設和改造標準低等因素的影響，中型灌區還存在較多明顯短板，主要表現為如下：

　　1）工程完好率低，骨干灌溉渠道和建筑物完好率僅55%左右；

　　2）工程配套率低，灌溉面積萎縮嚴重；

　　3）管理能力整體薄弱，公益性人員基本支出和公益性工程維修養護經費財政補助（以下簡稱“兩費”）到位率低，影響工程良性運行。

　　4）信息化程度低，大部分灌區觀測站點的信息采集設施陳舊落后，信息采集主要靠人工，而且人工觀測的準確度和實效性較低，不能滿足指導灌溉的需要。

　　5）缺乏統一的標準規范，目前，行業內存在許多信息系統開發的標準規范，但并沒有針對灌區信息化建設的統一指南和標準，專用網絡沒有統一規劃，也沒有規定水利信息軟件的統一結構，導致了各灌區信息化建設軟件開發的重疊，甚至重疊的水平較低。

　　6）重硬件、輕軟件，灌區建設中存在重視硬件建設、輕視軟件開發及推廣應用的傾向。軟件開發投入少，已經開發的軟件推廣應用不力，嚴重制約灌區信息化水平的提高。

　　為補齊灌區信息化短板，四信搭建中型灌區續建配套與節水改造信息化系統，系統遵循國家標準規范和相關政策要求。

　　系統通過傳感器（如水位計、流量計、閘位計、井電雙控一體機、閥門控制器、灌區氣象站裝置）進行灌區用水信息及環境進行采集，利用計算機局域網、GPRS、2G/3G/4G、ZigBee、LoRa、VHF、有線通信網等，對監測點、監控中心及灌區信息中心之間進行信息的傳輸，實現灌區信息采集、傳輸、處理，形成綜合數據庫。真正實現智慧系統的“采、傳、存、用、管”全流程，達到科學配水、節水灌溉、生態保護、智能管控的目標，保證了系統的安全，也為灌區水資源的管理提供了基礎、有效的數據，提高了灌區的管理水平和生產效率。

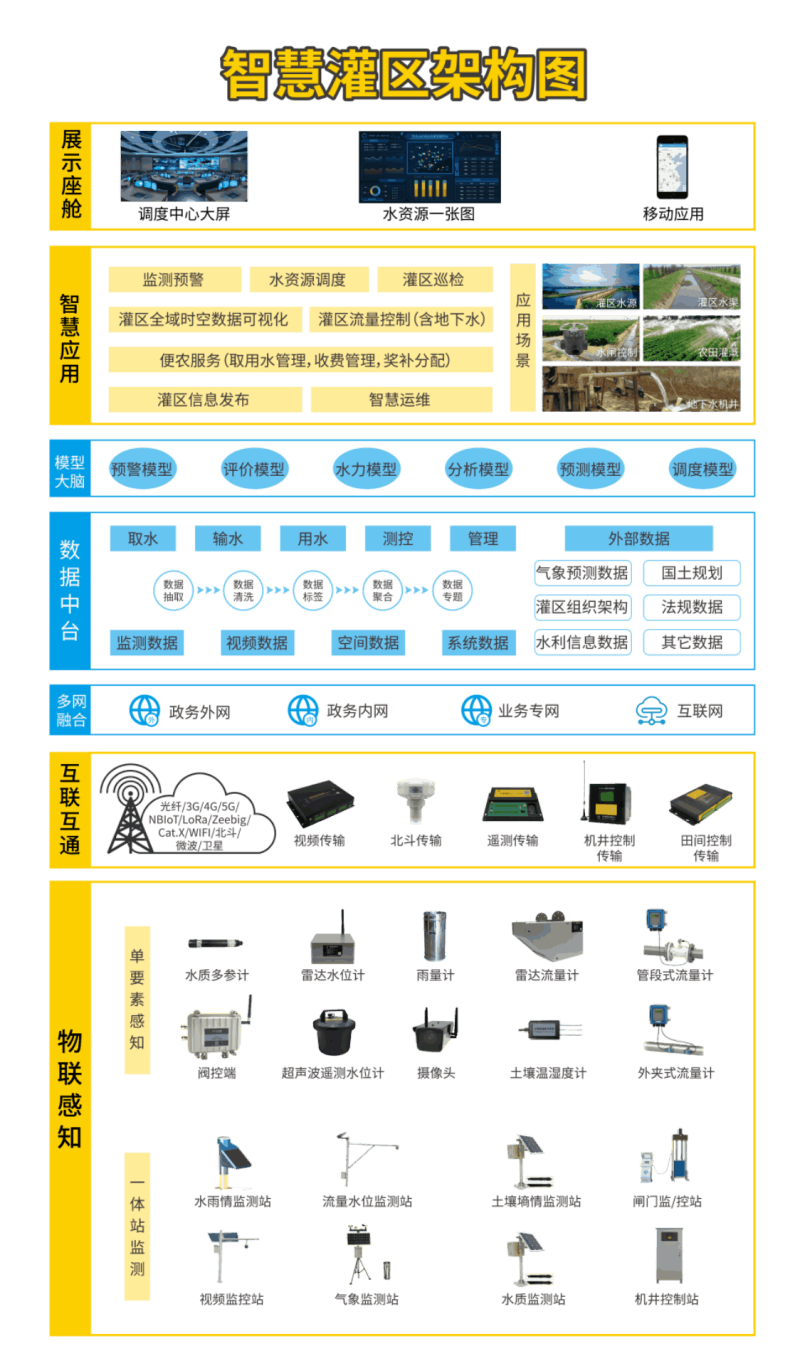

四信大中型灌區續建配套信息化方案_智慧灌區架構圖

　　水資源一張圖

展示灌區管理的數據看板，通過可視化圖形進行展示，便于高層人員進行數據匯總查看。

數據看板內容包含數據概覽、GIS地圖、渠道流量、用水量、累計流量、超警戒報警等信息。

模塊展示內容和效果配色可根據模板需求設置。

　　監測預警

　　通過設置每個監測站點的上下限數值，實現系統對每個監測點的自動報警功能，當各監測點實時采集數據超過該監測點預先設置的限值時，系統視其為異常（可能發生緊急事件），并將該事件通過異常告警功能（方式有短信、APP、平臺彈窗，嚴重的可實現電話預警）通知監測點負責人及相關上級管理人員，可實現最多四個級別的監測預警，以便快速響應并做出應急處理。系統還可通過查詢統計功能，對出現超警戒報警的狀態進行統計分析，按照前期預設的分析方案進行圖、表趨勢分析。

　　水權管理

　　水權管理主要包括水權分配、水權交易、水權管理、節水申請模塊。對農戶的水權益進行交換，提高水資源利用率和有效管理，讓農戶意識到水的價值，提高農戶節水意識。

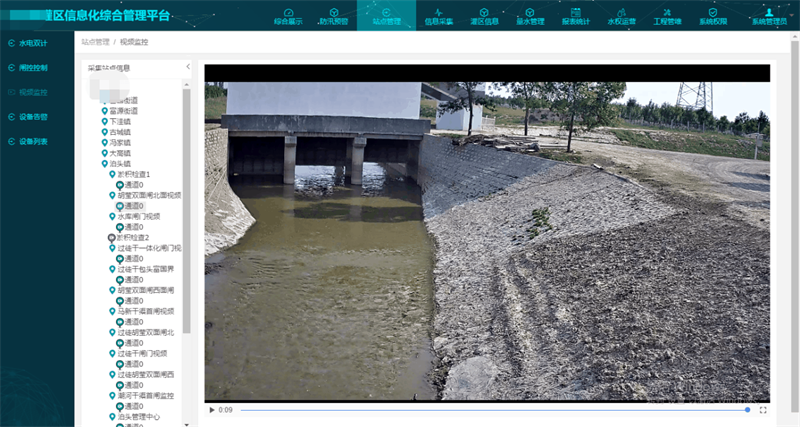

　　實時監控

　　在渠系圖上展示閘泵站等工程、建筑物的分布狀況，實現站點聚合功能；以餅狀圖形式統計閘泵、閘房等數量；以列表的形式展示閘站各設備的狀態，包括設備名稱、狀態及基本信息；地圖上以不同的顏色符號表示不同的閘門設備開啟狀態，支持設施的地圖定位、詳情信息查詢、動態信息查詢等功能。

　　支持視頻監控平臺的接入，實現已建視頻監控站點的集中管理。系統可以滿足可單路、多路圖像畫面實時監控，圖像可以切換及縮放，實現操作、監視同步進行。實現監測點視頻圖像與實時水雨工情數據疊加在同一窗口展示。
