根據氣象部門預測,2022年屬于偏差年景,開汛后將會出現多次降水集中期,可能引起暴雨山洪等次生災害,嚴重威脅人們的生命和財產安全。
政策導向
《國務院辦公廳關于加強城市內澇治理的實施意見》(國辦發〔2021〕11號)指出“建立完善城市感知協同信息平臺,整合各部門防洪排澇管理相關信息,在排水設施關鍵節點、易澇積水點布設必要的智能化感知終端設備,滿足日常管理、運行調度、災情預判、預警預報、防汛調度、應急搶險等功能需要”。
極端天氣增多,短時內大量降雨,造成城市排水系統癱瘓
城市面積擴張,地面雨水滲透力下降,易造成排水管道擁堵
存在著排水設施不完善、排水系統年久失修等問題
排水系統規劃設計標準低,排水管理體制不完善
需大力加強城市排水基礎設施的建設,最大程度降低汛期內澇造成的損失
如何防汛?如何治理城市內澇?
據此,四信憑借多年科技防汛預警研發經驗,綜合運用物聯網、大數據、云計算、移動互聯網等先進技術,打造了一套集實時監測、預警發布、指揮決策、分析總結為一體的城市防澇感知協同指揮系統,實現了城市防澇應急調度的“時效性、可視性、智能性、共享性”目標,為城市防汛防澇工作建立了一個貫穿汛前、汛中、汛后全流程的業務支撐系統。

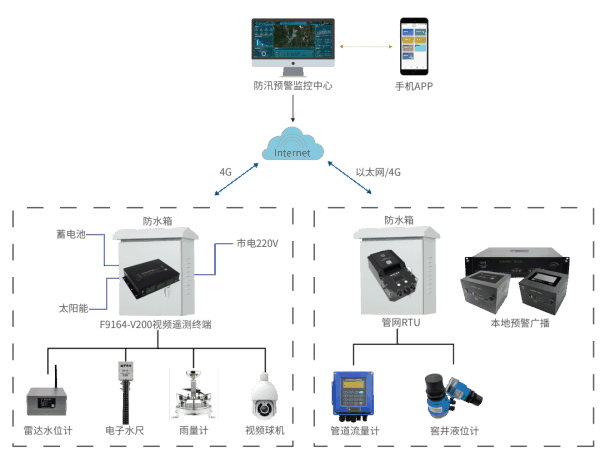

系統針對整個城市防汛排澇管理體系,形成針對多個防汛排澇場景的實時監測預警,通過雨量計、水位計、電子水尺、多普勒流量計等多種設備的雨水情感知,利用傳輸設備形成的公網傳輸鏈路,把數據匯總到監控中心,由中心進行數據匯聚、整合、分析,建設多個適合管理方的智慧應用,一旦發現異常及時通過聲光報警燈多種方式進行預警發布,及時撤離或進行管理調度。最終形成完整的感知-傳輸-監測-預警-撤離的完整防汛排澇的管理閉環,有效保證人民的生命財產安全,提升政府防澇信息化水平。

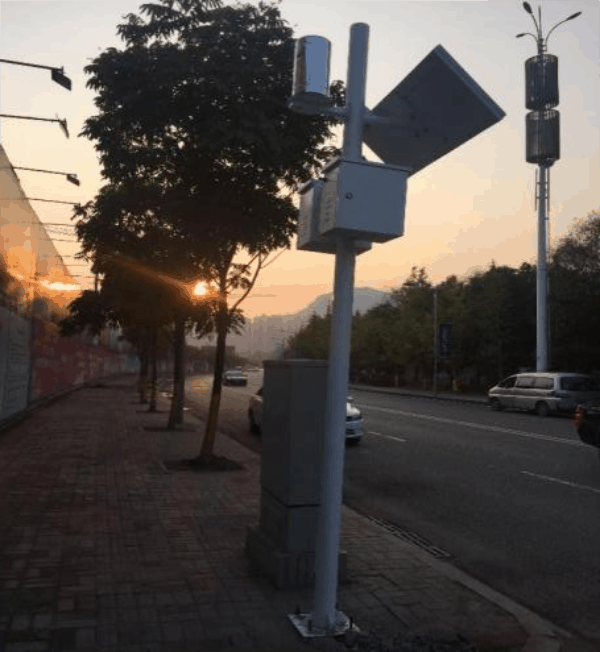

雨量監測
降雨是導致城市防汛排澇的“罪魁禍首”,大雨是對一個城市排水系統的嚴峻考驗。有效的降雨監測能對該區域的防汛排澇情況實現一個有效感知,以做出及時應對。
雨量采集采用翻斗式雨量計,翻斗式雨量計是一個機械雙穩態結構,當一斗室接水時,另一斗室處于等待狀態,當所接雨水容積達到預定值時,由于重力作用自己翻倒,處于等待狀態,每一斗0.1/0.2/0.5mm,以此計數累加,精度可達到國家I級水準。
積水水位監測

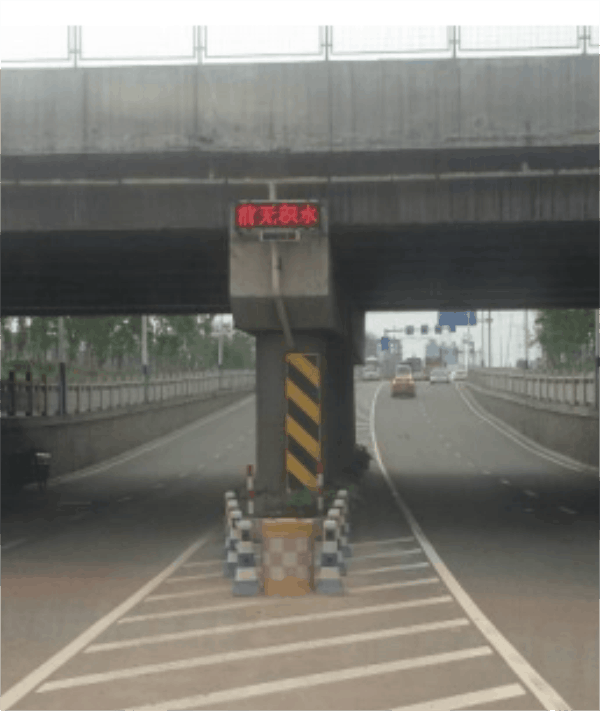

城市隧道、下穿隧道、地鐵站口、低洼處等的積水在暴雨天氣非常容易產生,需要對其積水狀態進行實時監測,便于防汛部門掌握各地積水情況,及時處理交通調度。
根據不同地形采用雷達水位計或電子水尺的方式進行監測,雷達水位計采用雷達調頻連續波(FMCW)的測距原理,能精確測距,濾除雜波影響,適用于大部分的積水監測場景,免接觸,維護簡單;電子水尺適用于有建筑物的且積水處車流多的場景,采用電阻或電容式,能精確感知水位的深度。采集的水位信息通過遙測終端進行傳輸,同時配置相應視頻攝像機,及時回傳現場的積水、水位情況。

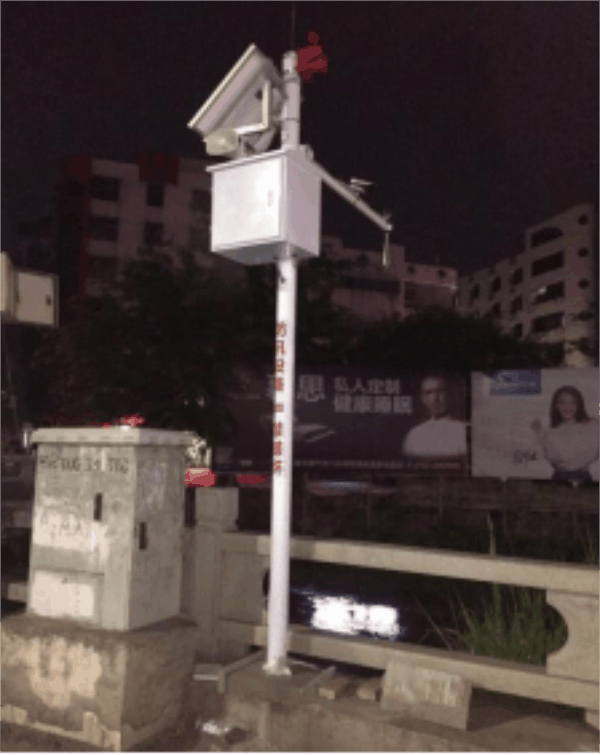

河道水位監測
城市河道水位監測系統主要由雷達水位計、監測主機及服務端組成水位計通常采用壁掛的方式安裝于河道橋梁側方,可實時采集河道水位數據,通過串口通信方式將數據上報到監測終端。監測主機收到探測器上報的數據后,再經無線4G/5G/NB-IoT通信,將水位數據實時上報到后臺服務器,監管人員可通過業務終端及時了解到當前河道情況。
窨井液位監測
近年來暴雨頻發,許多城市出現內澇問題,城市窨井口堵塞導致排水不暢是“城市看海”現象的一大主因。窨井水位可直觀準確地反映城市排水管道的運行狀態,建設城市窨井水位監測系統,是監測窨井排水情況最重要的科技手段之一。

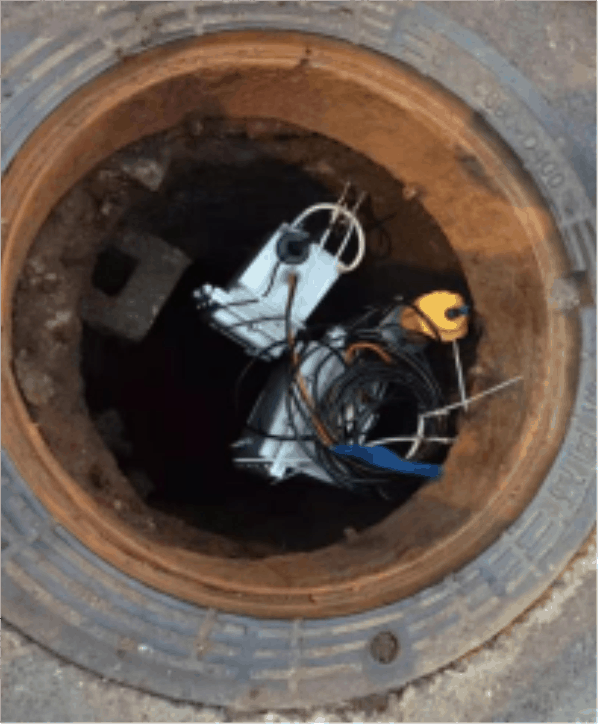

窨井水位監測系統能全面掌握排水管網的充滿度,有效支撐排水管網的日常運維工作和汛期排澇聯動。窨井液位監測系統主要在城市窨井內安裝液位計、窨井監測RTU,將窨井液位數據動態傳輸?shù)轿锫?lián)網窨井液位監測系統平臺,通過窨井液位監測系統平臺實現排水管網液位在線顯示、多級報警、內澇分析等。
排水管網流量監測
排水管道流量監測系統是指在雨污水管道關鍵節點上布設流量監測儀,實時采集排水管網的流量、流速、液位等數據,通過指揮中心的排水管網流量監測系統平臺實現雨污水管道流量、液位、流速的實時感知和城域化匯集管理,實現實時監測告警、精準快速定位事故地段,并通過數據傳輸網絡將采集到的數據接入到各個應用系統中,為城市排水精細化管理、應急決策指揮以及行業應用等方面提供科學有效的數據支撐,實現經濟效益和社會效益的不斷增長。
本地預警
利用網絡傳輸方式,實現網絡流媒體語音合成告警、數據轉語音告警。同時還可通過LoRa網絡進行數據告警,通過本地麥克風喊話進行告警,適合放置于主要河道交匯的街道或者易澇點等地區。同時也可以預置信息、MP3音頻,一旦發生預警直接轉語音告警或發送相關預置短信預警,有需要的地方可增加安裝聲光報警器設備。

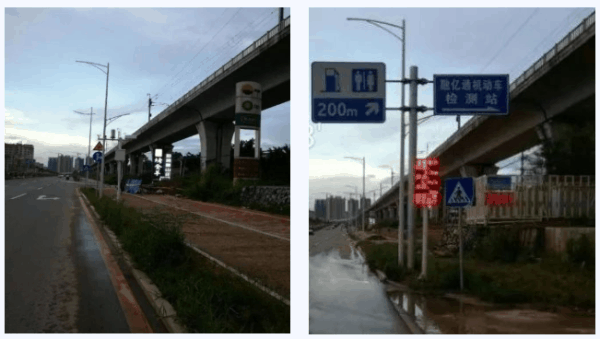

LED信息發布
雨量、水位等數據通過LED屏實時展示,對過往車輛、行人進行有效提醒。

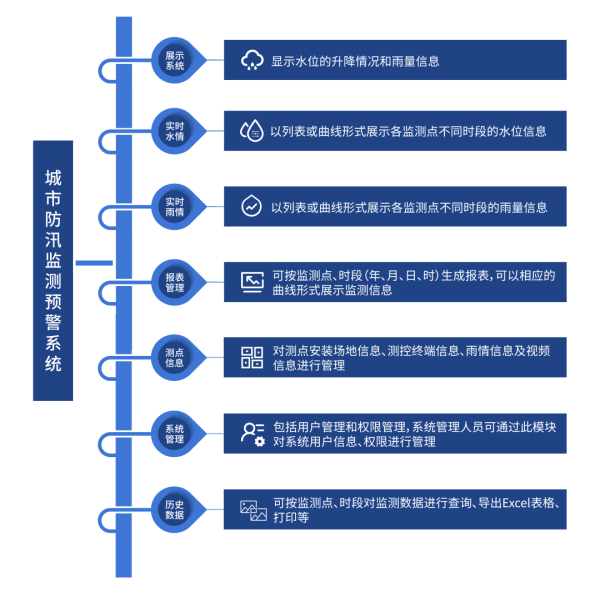

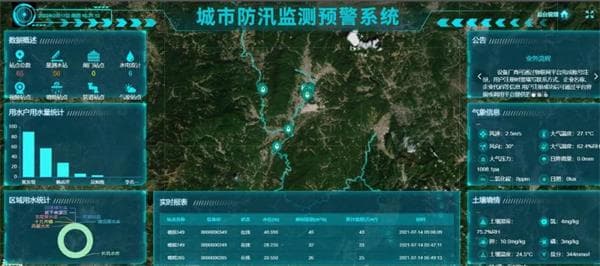

城市防汛監測預警系統
為推進城市防汛工作,需要建設防汛排澇信息系統,整合各部門防洪排澇管理相關信息,在排水設施關鍵節點、易澇積水點布設必要的智能化感知終端設備,有效支撐日常管理、運行調度、災情預判、預警預報、防汛調度、應急搶險等各項防汛管理工作。
利用可視化的手段(水位監測、流量監測、視頻監控等)實現對水雨情、險情的實時監控;對突發汛情、險情、災情實現及時預警;利用水位監測以及視頻監測,及時獲取易澇點積水情況,實現超警戒水位的預警,降低人工監視的工作強度。需要同步了解汛情、險情等情況,通過可視化平臺的協同共享機制,實現防汛態勢研判和防汛資源指揮調度,提高防汛應急的能力與水平,最大程度保證人民群眾生命財產安全。
智能聯動
預設相應的內澇防汛參數,在惡劣天氣情況下可以提前判斷內澇汛情的到來,聯動LED實時發布信息,且本地可預警的同時并可以聯動現場排水設備進行及時排水,避免和延緩城市內澇的發生。
地圖定位
系統支持地圖定位,可快速通過地圖查找確定現場位置,結合數據跟蹤顯示,直觀動態的觀察了解終端設備的相關信息,更好的管理布置全局,實現系統布局的信息化。
防汛預警
系統預先錄入以往出現內澇的水雨情數據,將實時上報的水雨情信息進行科學化計算處理,在內澇情況未發生前提前預估和預警,更能對接第三方系統,讓人民群眾和相關單位更及時的獲取汛情信息以做好提前準備措施。
報表顯示
系統軟件具備地圖展示、數據存儲、數據查詢、數據統計、曲線分析等功能,可導出為EXCEL報表或直接打印。
通用接口
系統采用開放性數據庫結構設計,具備標準的接口調用,滿足第三方平臺的數據調用和共享,實現信息的最大化利用。
信息多元
可接多路攝像頭同步多角度對現場情況進行實時圖片抓拍,更結合靈活通用的LED對接,實現信息即時多元化。
穩定可靠
系統采用高規格工業級設計、研發、測試、生產,通過專業測試環境嚴格測試,完全可以應付城市內澇現場的復雜惡劣環境,大大減少和簡化了系統的維護和售后工作。
高性價比
設備科學化高度集成,合理的利用現場空間,一體化設計簡化了安裝、調試、維護成本,實現了項目的高效運轉
B/S、C/S架構
系統的設計要求是基于GPRS數據傳輸技術和網絡技術之上的,軟件開發采用B/S和C/S

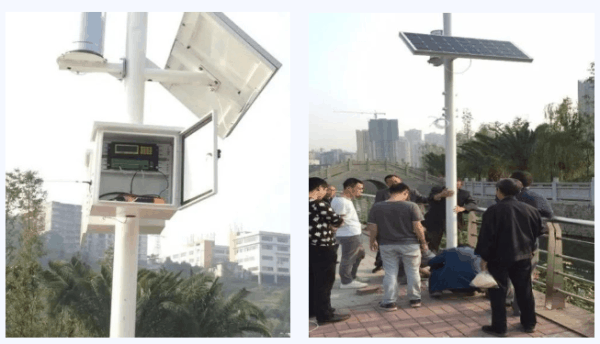

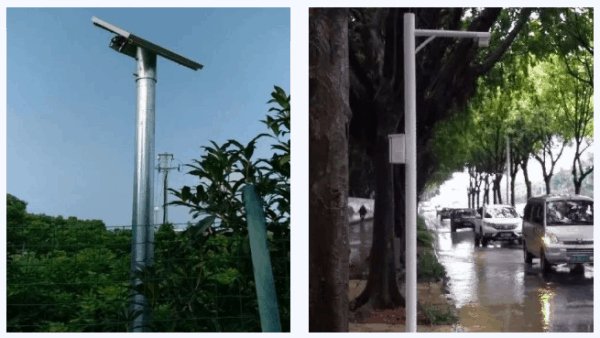

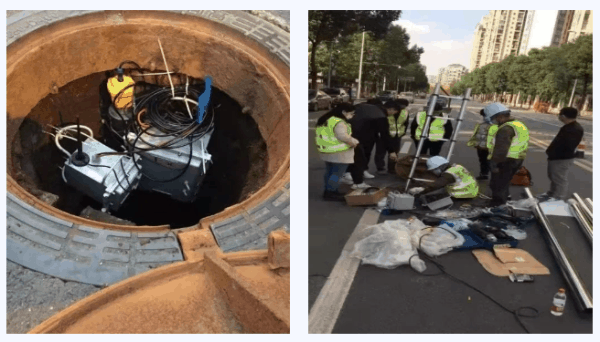

重慶萬州市內澇污水監測項目
成都管網監測項目
宿州積水監控項目
吉林城市內澇項目
惠州城市內澇項目
阜陽城市內澇監測項目
