四信城市積水防澇監測預警解決方案，全面提升城市防澇能力

 城市積水防澇監測預警解決方案城市積水防澇監測預警平臺 城市積水防澇監測系統

發布時間：2024-07-05

　　由強降雨、臺風造成城市低洼處出現大量積水、內澇的情況時有發生，給人們出行帶來了極大不便和安全隱患，甚至危及群眾生命財產安全。

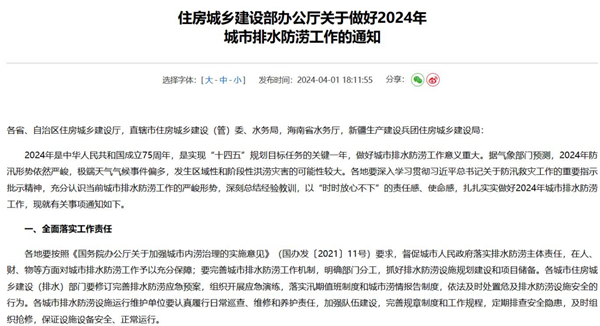

　　日前，住房城鄉建設部辦公廳在《關于做好2024年城市排水防澇工作的通知》中明確提出：“要結合城市基礎設施生命線工程建設，在排水設施關鍵節點、易澇積水點因地制宜布設必要的智能化感知終端設備，提升排水防澇智慧化水平”。

　　四信城市積水防澇監測預警解決方案

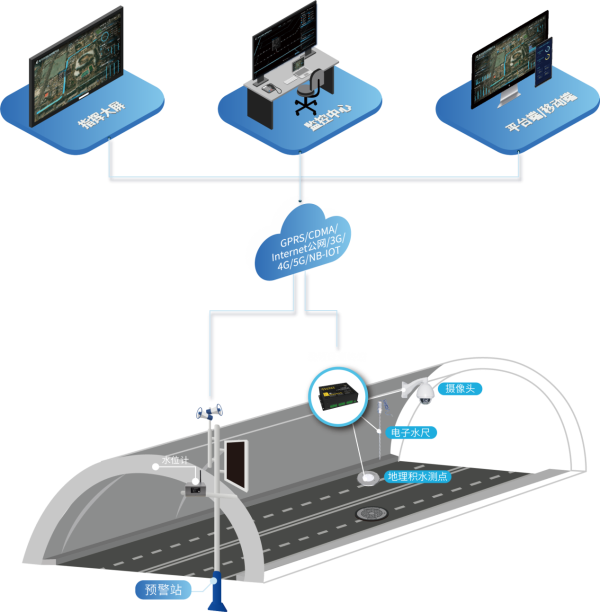

　　四信針對整個城市積水內澇管理體系，形成多個積水內澇場景的積水內澇監測預警，通過水位計、水尺等多種水情感知設備，利用傳輸設備形成公網傳輸鏈路，把數據匯總到監控中心，由中心進行數據匯聚、整合、分析，建設多個適合管理方的智慧應用，一旦發現異常及時通過聲光報警燈等多種方式進行預警發布，及時撤離或進行管理調度。最終形成“感知-傳輸-監測-預警-撤離”完整的積水內澇防汛管理閉環，有效保證人民生命財產安全，提升城市防澇信息化水平。

　　積水監測場景—城市橋涵區域監測

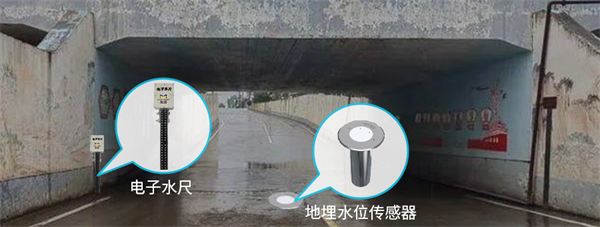

　　城市橋涵區域因地勢低洼、排水系統設計不當或維護不足、土地硬質化導致的徑流增加、以及暴雨等極端天氣條件下排水設施抵御能力不足等容易產生積水，采用電子水尺、地埋式水位計安裝在避免影響車輛正常行駛的地方進行實時監測預警，且設備易安裝免維護。

城市積水防澇監測預警解決方案城市橋涵區域監測場景

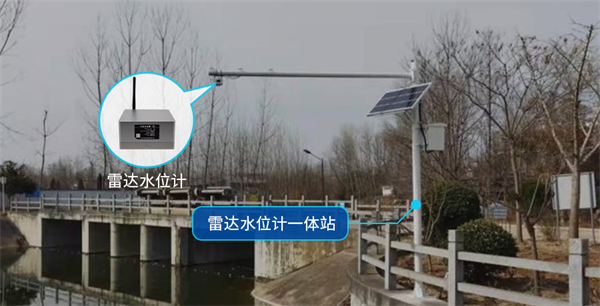

　　積水監測場景—城市排水口監測

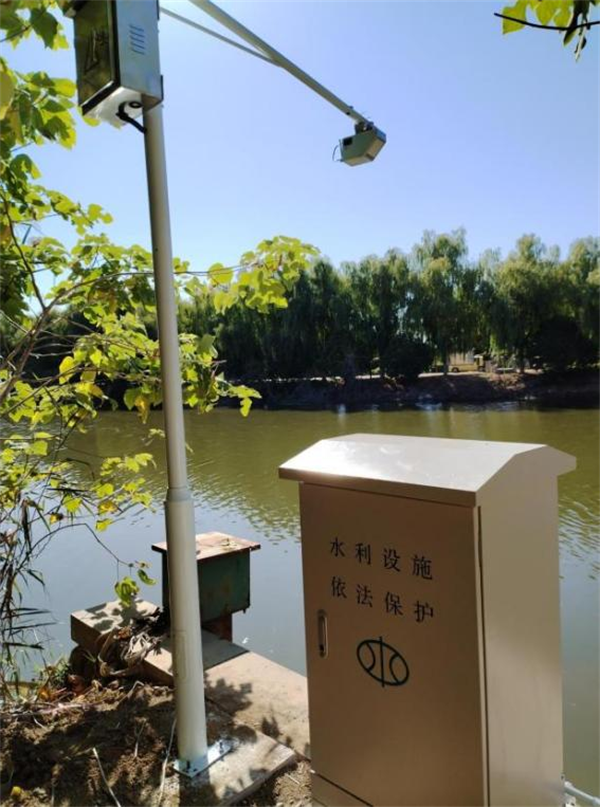

　　城市排水口積水是由于排水系統設計、建設、維護等多方面原因共同作用，導致排水口無法及時排放大量雨水而形成的。故采用大量程、非接觸式雷達水位計進行實時監測，且設備采用低功耗設計，待機功耗低于1mA，解決排水口位置供電困難難題。

城市積水防澇監測預警解決方案城市排水口監測場景

　　積水監測場景—城市道路低洼監測

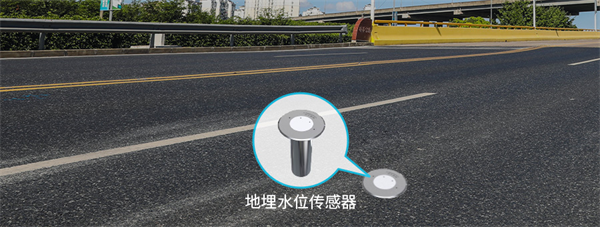

　　道路低洼積水成因主要源于地勢低洼、排水系統設計或維護不當，以及極端天氣條件下排水系統承載能力不足。采用低功耗設計的地埋式水位計，安裝在避免影響車輛正常行駛位置進行實時監測預警，適配現場不方便部署市電的需要，且采用自組網監測，可實現同一路段多個監測點聯動監測。

城市積水防澇監測預警解決方案城市道路低洼監測場景

　　積水監測場景—地下停車場監測

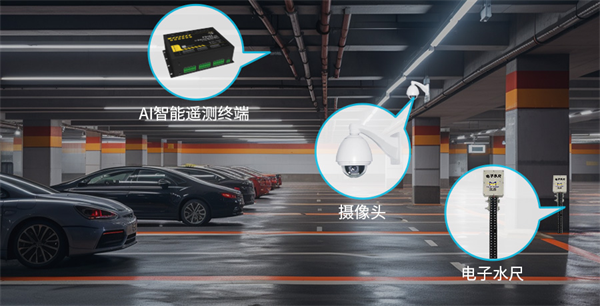

　　地下停車場積水成因主要源于建筑結構缺陷和排水系統設計或維護不當。為避免車輛行駛導致監測數據干擾，且考慮到多樓層停車場的樓板厚度以及監測環境信號不穩定等問題，采用電子水尺結合AI智能視頻遙測終端進行實時監測預警，可更加及時、準確地掌握地下停車場積水情況。

城市積水防澇監測預警解決方案地下停車場監測場景

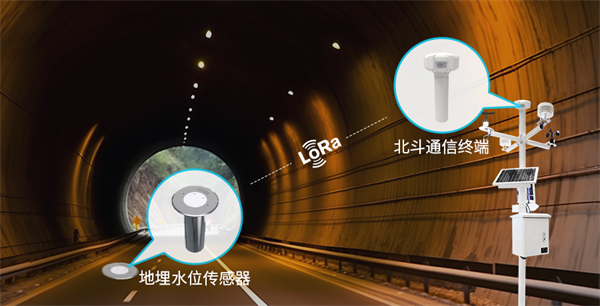

　　積水監測場景—隧道監測

　　隧道因地質條件復雜、排水系統設計不合理或維護不善，以及自然災害如暴雨、洪水等極端天氣的影響，極易產生積水。根據隧道位置偏遠、長度長，可能存在信號通信不穩定、設備線纜部署困難等問題，地埋式水位計通過LoRa組網，與北斗4G雙模遙測終端進行數據通信，實時監測隧道內積水深度、水位變化等數據，當積水超過一定閾值時，系統自動發出預警信號，保障出行安全。

城市積水防澇監測預警解決方案隧道監測場景

　　四信城市積水防澇監測預警平臺

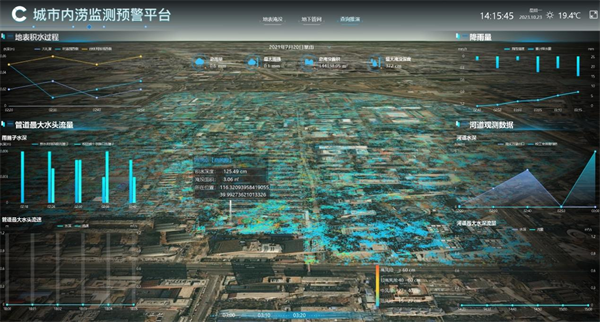

　　結合GIS地圖展示積水監測站點的空間地理分布位置，同時以浮動的形式展示實時的積水?dāng)?shù)據。同時按照時間、行政區劃、監測對象等分類，包括下立交、低洼處、涵洞、生命線設施等。通過列表方式展示積水實時監測信息，方便工作人員快速通過視頻系統對現場積水情況進行分析。

　　視頻監控

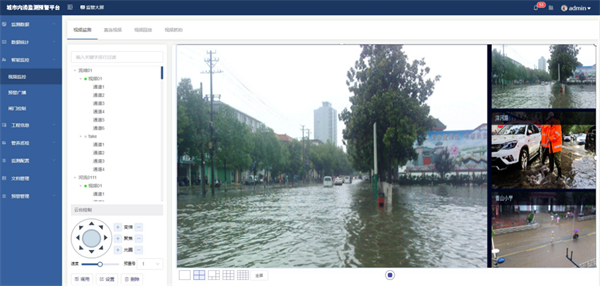

　　運用四信自主開發的視頻監控系統，可查看相應的站點的實時視頻情況。

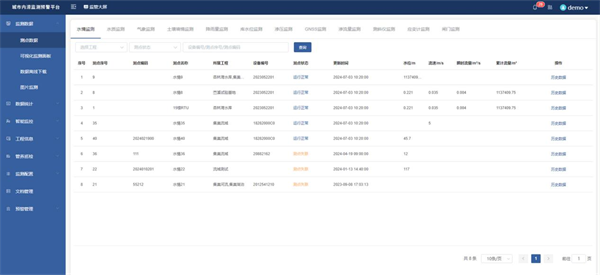

　　數據監控

　　對項目所有站點的遙測積水?dāng)?shù)據的進行實時接收，處理、存儲接收到的數據并進行展示。通過豐富的數據報表將感知采集的數據以圖表的方式進行展示。

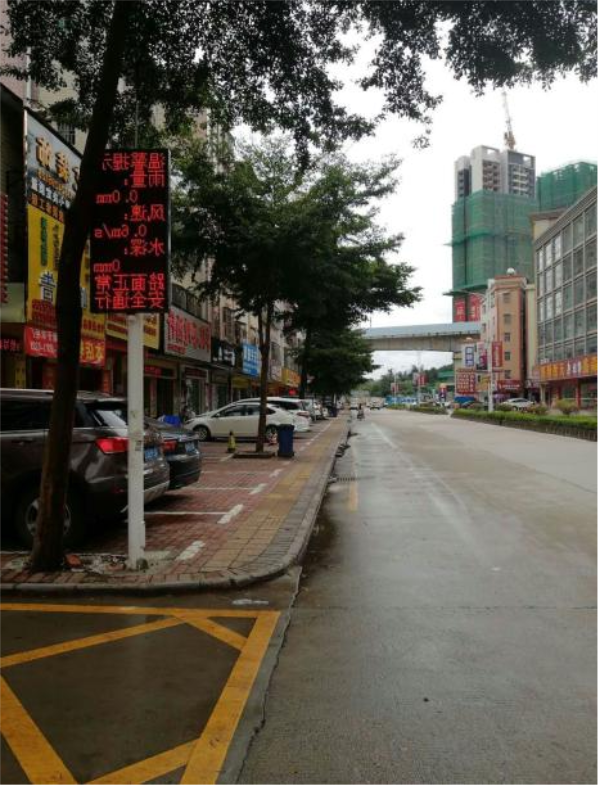

　　預警管理

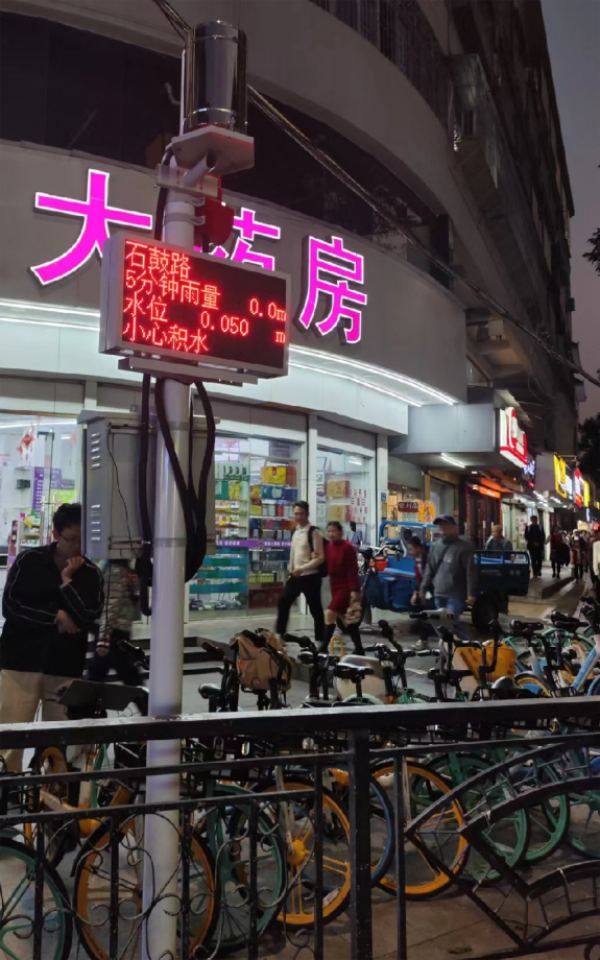

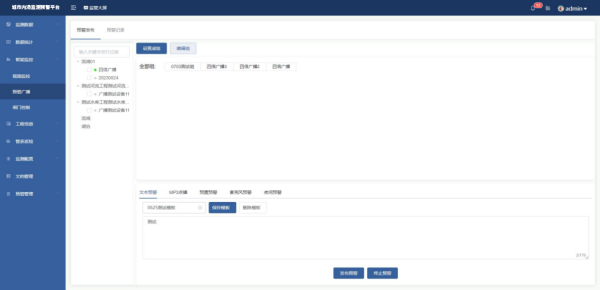

　　當監測到超過預警閾值時，預警終端生成積水紅色風險預警，提示車輛禁止通行，行人遠離排水口。除了向相關部門發送預警短信同時，還通過平臺的靶向短信功能向LED屏與預警廣播發送預警信息，用于提醒周邊過往車輛和普通民眾。
