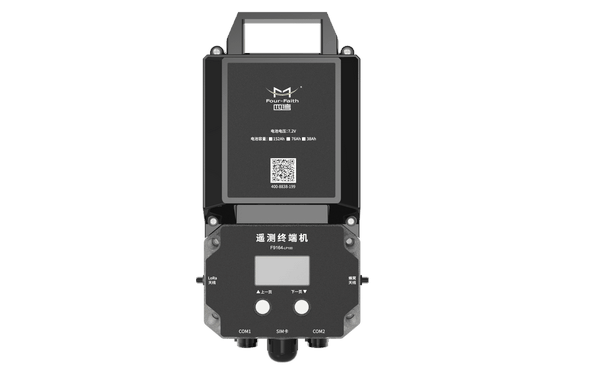

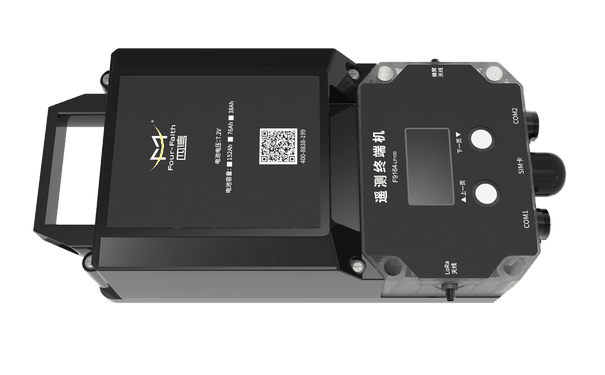

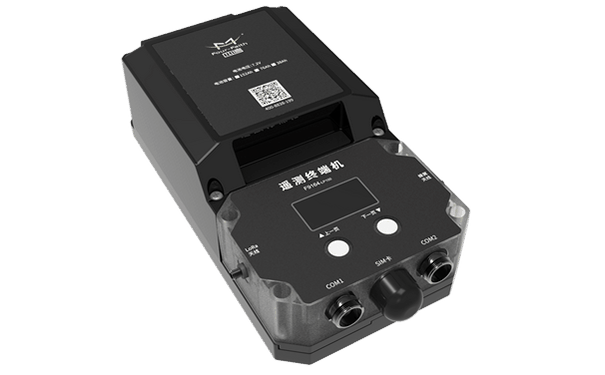

管網遙測終端機F9164-LP100

 智慧管網RTU 管網壓力監測終端低功耗管網RTU 4G管網監測設備井下污水管網監測

●  全工業化設計，具備多種通信方式，標準通信協議、數據傳輸穩定可靠
●  兼容超聲波水位計和雷達水位計
●  支持選擇適配不同廠家的傳感器
●  安全性高，管網監測終端采用防爆設計，數據安全加密技術

申請樣機咨詢價格

四信管網遙測終端機（F9164-LP100）是四信自主研發的高防護等級、低功耗、抗腐蝕能力強的高性能測控終端產品，產品集數據采集、數據存儲、供電、顯示、數據傳輸和報警等綜合功能于一體，采用2G/3G/4G/NB-IoTCat1/LoRa等無線通信功能，產品應用無需外部供電、安裝便捷、免維護，支持戶外GNSS定位。

低功耗管網RTU產品功能

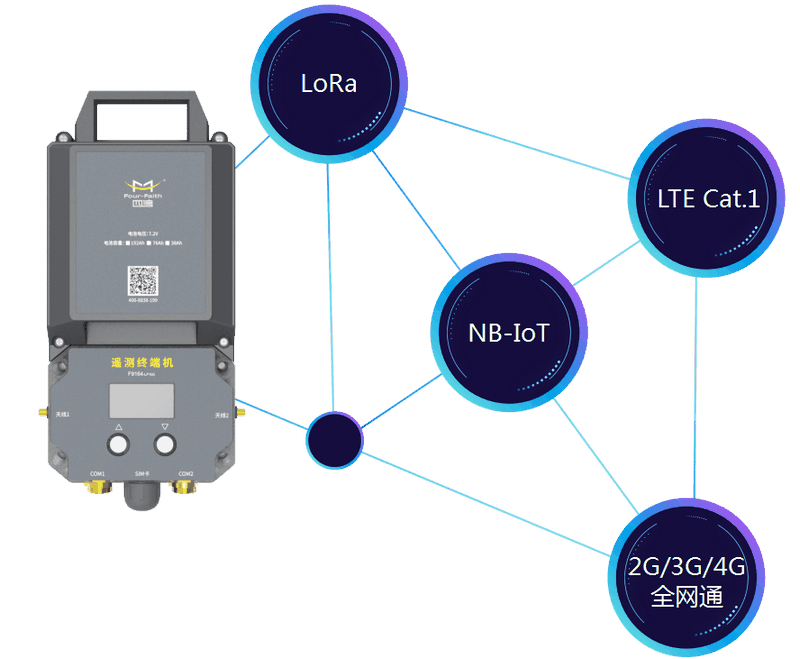

◆ 全工業化設計，具備多種通信方式，標準通信協議、數據傳輸穩定可靠

低功耗管網遙測終端機數據穩定傳輸功能

◆ 采集管網壓力、流量、水位、流速等數據，且支持不同廠家的傳感器

低功耗管網遙測終端機支持不同傳感器的功能

◆ 采集、上傳間隔時間均可設置

低功耗管網遙測終端機易設置的功能

◆ 無需外部供電，內置大容量可替換鋰電池（增加可充電版本需充滿電后使用的提醒），最大續航時間5年。電池更換只需一拔一插即可搞定（注：為了保證電池長久的續航時間，需配置在自報模式下，兼容模式功耗較大。）

低功耗管網遙測終端機長續航的功能

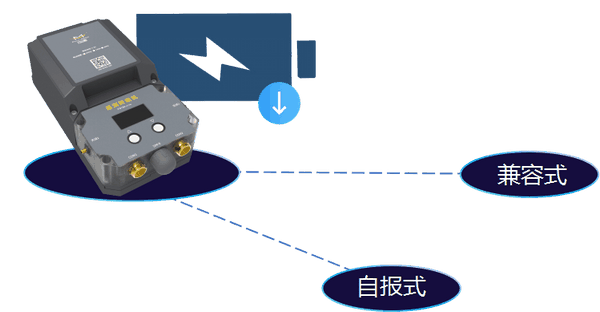

◆ AI功耗設計：支持多種工作模式(包括自報式、查詢式、兼容式等)，低功耗模式下可達到uA級

低功耗管網遙測終端機多種工作模式功能

◆ 數據超閾值自動報警

低功耗管網遙測終端機數據超閾值自動報警功能

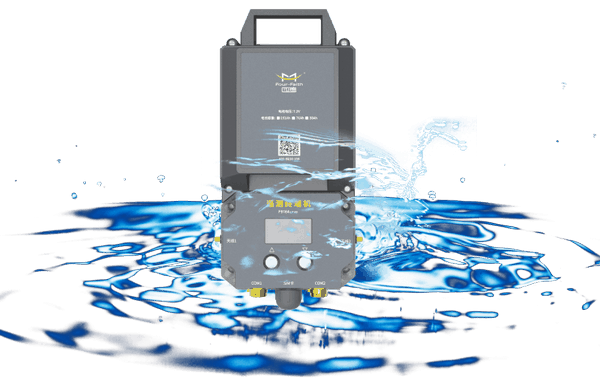

◆ 多重防水設計，不懼極端惡劣環境，如常年窨井潮氣、長期水下浸泡

低功耗管網遙測終端機多重防水設計

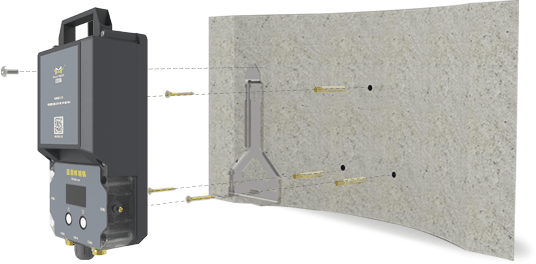

◆ 安裝方便，可維護性強

低功耗管網遙測終端機易裝維護性強

◆ 支持APP四信小助手、串口配置等方式

智慧管網RTU|管網監測遙測終端機|管網壓力流量監測終端|低功耗防水型電池供電管網監控設備應用領域
四信管網遙測終端機（F9164-LP100）可應用于污水管網、雨水管網、供水管網、窨井、入河入海排口、地下水、蓄水池的壓力、水位、流量、流速和水質數據等監測;以及燃氣管網、石油、化工、冶金、煉化、燃氣輸配等行業的監測。

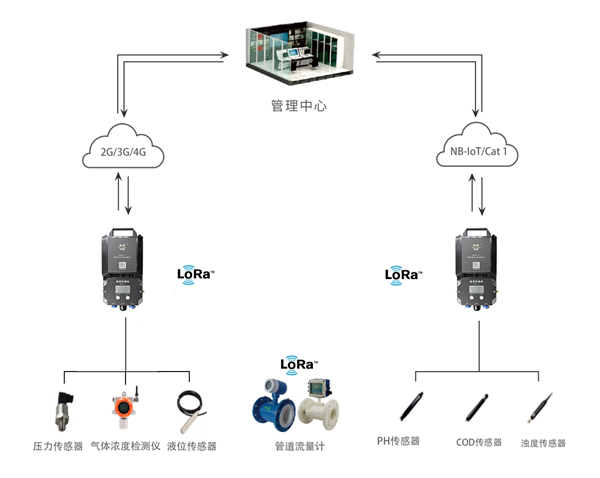

智慧管網遙測終端機應用場景

技術參數

● 無線參數

項目	內容
無線模塊	工業級無線模塊
標準及頻段	可支持：FDD-LTE、TD-LTE、CDMA2000 1xEV-DO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE 可選單模、多模或全網通訊
理論帶寬	FDD-LTE：下行速率100Mbps，上行速率50Mbps TD-LTE：下行速率61Mbps，上行速率18Mbps WCDMA：下行速率42Mpbs，上行速率5.76 Mbps TD-SCDMA：下行速率4.2Mbps，上行速率2.2Mbps CDMA2000 1xEV-DO Rev. A：下行速率3.1Mbps，上行速率1.8Mbps GPRS/EDGE：速率171.2kbps/384kbps
發射功率	<24dBm
接收靈敏度	<-109dBm

● LoRa參數（選配）

項目	內容
通信標準及頻段	410MHz - 441MHz，1000KHz 步進，建議 433±5MHz，出廠默認 433.0；可選470~510MHz
室內/市區通信距離	1km
地面上/視距通信距離	3.5km
發射功率	100mW
通信理論帶寬	6級可調（0.3、1.2、2.4、4.8、9.6、19.2kbps）
靈敏度	＜-140dBm

● 硬件系統

項目	內容
CPU	工業級32位通信處理器
FLASH	512KB
SRAM	80KB
SPI Flash	16MB（可選最大128MB）

● 供電

項目	內容
電池	76Ah@7.2V（可選38Ah/152Ah）
工作功耗	＜60mA@DC7.2V（平均電流）
休眠功耗	≤40uA@DC7.2V

● 物理特性

項目	內容
外殼	ABS+PC，IP68
外形尺寸	149.179335mm (長x寬x高，不包括天線和安裝件)
重量	約2kg（76Ah）

● 其他參數

項目	內容
工作溫度	-40～80ºC（-31～167℉）
儲存溫度	-40～85ºC（-40～185℉）
屏幕工作溫度	-20～70ºC（-4～158℉）
屏幕存儲溫度	-30～80ºC（-22～176℉）
相對濕度	95%(無凝結)

● 壓力變送器參數（選配）

項目	內容
測量介質	氣體或液體的壓力
量程	0~1.6MPa，其他量程可定制
壓力類型	表壓
精確度	最大±0.5％ FS,可選配±0.25％ FS
穩定性	±0.3%FS/年(最大值)
零點漂移	±0.02%FS/℃(＞100kPa)
滿度漂移	±0.02%FS/℃(＞100kPa)
介質溫度	-10℃～70℃
貯存溫度	-40℃～80℃
供電電源	10～30VDC
輸出信號	4～20mADC
負載電阻	≤（U-8）/0.02Ω
過程連接	M20×1.5外螺紋
電纜與接口	標配2m電纜與防水接頭
外殼防護	IP65，耐高溫耐腐蝕
注意	若出廠選配壓力變送器，默認接ADC0輸入
