振弦式滲壓計F-SY100

 振弦式滲壓計F-SY100 振弦式滲壓計測量標準滲壓計工作原理及用途

● 高靈敏度，高精度，信號強度強，性能穩定，壽命長
● 全不銹鋼結構，高品質，抗壓抗摔抗擰
● 體積小，方便布置于狹小部位
● 耐水壓高，防水性能優異，適用多種惡劣環境
● 內置存儲芯片，智能識別，同步測溫

申請樣機咨詢價格

四信振弦式滲壓計F-SY100適用于長期埋設在水工結構物或其它混凝土結構物及土體內，測量結構物或土體內部的滲透(孔隙)水壓力，可同步測量埋設點的溫度。

振弦式滲壓計F-SY100加裝配套附件可在測壓管道、地基鉆孔中使用，滲壓計為全不銹鋼結構，24mm×130mm 的靈巧體積，可方便放置在需要測量的狹小部位。振弦式滲壓計具有參數識別功能。

● GB/T 3411.1-2009 《大壩監測儀器振弦式孔隙水壓力計》

● GB/T 15406-2007 《巖土工程儀器基本參數及通用技術條件》
● GB/T 24105-2009 《巖土工程儀器基本環境試驗條件及方法》
● GB/T 13606-2007 《巖土工程儀器振弦式傳感器通用技術條件》
● SL 530-2012 《大壩安全檢測儀器檢驗測試規程》

結構

四信振弦式滲壓計F-SY100由透水部件、感應膜板、觀測電纜、振弦及激振電磁線圈等組成。

工作原理

當被測水荷載作用在滲壓計上，將引起感應膜板的變形，其變形帶動振弦轉變成振弦應力的變化，從而改變振弦的振動頻率。電磁線圈激振振弦并測量其振動頻率，頻率信號經電纜傳輸至讀數 裝置，即可測出水荷載的壓力值。同步測量埋設點的溫度值。

埋設與安裝
滲壓計是用于測量土體中的孔隙水壓力，巖體和混凝土內的滲透水壓力，埋設應按設計要求進行測點的布設，根據被測結構物的結構特點采取相應的埋設方法。

安裝前的準備
滲壓計在安裝之前，應先進行檢測，合格后方可安裝。
滲壓計透水板的浸飽和：滲壓計的透水板有一定的密度，壓力水要透過透水板作用在感應膜上，如果透水板與感應膜之間的儲水腔沒有充滿水(含有氣泡)，將會造成滲壓計測值的嚴重滯后。
在埋設前滲壓計的透水板與儲水腔必須驅除空氣，具體操作方法：先將透水板部件從滲壓計本體上拔下，然后將透水板部件放入水中浸泡 2 小時以上，排除透水石中的氣泡，使其充分飽和，然后將滲壓計與透水板部件浸沒在水中重新裝配起來。

測量

現場測量滲壓計用讀數儀，將測量線一頭連接讀數儀，測量線另一頭各色夾子對應連接上滲壓計的輸出電纜，黑、紅測頻率，白、綠測溫度。滲壓計內附有智能識別芯片，其內存貯有該滲壓計的編號、標定系數K、溫度修正系數b等信息。用讀數儀測量時會自動將識別信息讀出，順序存入讀數儀內，通訊給計算機，方便快速統計計算及查詢，使測量工作實現人工智能無紙化操作。
工程現場多支滲壓計電纜被意外挖斷，僅用讀數儀測量一遍，就可自動識別出每支滲壓計所對應的編號及身份信息。

讀數儀測值不穩
a) 將屏蔽線并接到讀數儀測量線的黑線夾子上；
b) 可能電纜接頭處進水，將其剪掉，重新連接；
c) 確定滲壓計的頻率范圍，正確選擇激勵類型；
d) 確定滲壓計的溫度電阻基值，正確選擇電阻基值；
e) 檢查附近是否有干擾源，如電動機、發電機、天線或交流動力電纜，遠離上述干擾源。

注意事項
埋設中滲壓計(已接長電纜)的進水口應朝向水壓力方向，在引出電纜的沿線設止水板，防止高壓水沿電纜滲透，電纜應按設計走向埋設固定。
滲壓計就位后應及時測量滲壓計的基準值，滲壓計測量并計算出的水壓力值是一個相對基準值的變化量，所以基準值取的準確與否，將直接影響到測值的準確性。
滲壓計埋設完成后，在無水壓力變化及混凝土水化熱結束的情況下，可進行基準值的測試，測試基準值應在無壓和恒溫的狀態下，如早晨測值比較穩定。記錄滲壓計不同日三次以上的測值(頻率和溫度)，如果多次測值基本相同(誤差≤0.5%F.S)，此測值可作為基準值。
滲壓計埋設完成后，應根據滲壓計編號和設計編號作好記錄并存檔，嚴格保護引出電纜。

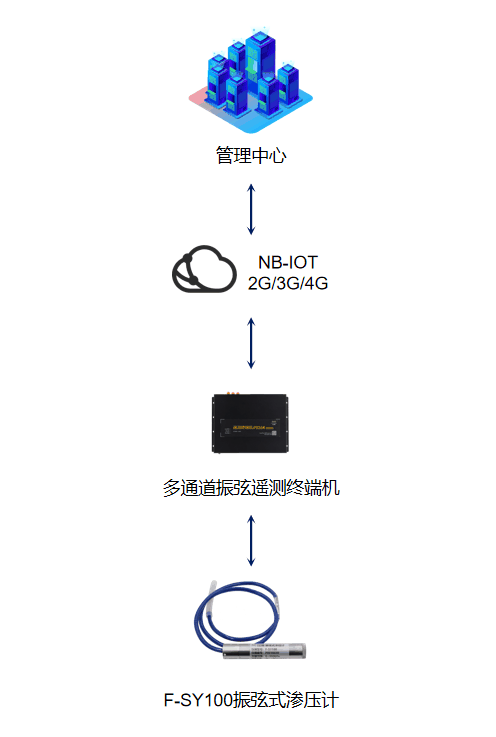

四信F-SY100振弦式滲壓計產品應用

四信振弦式滲壓計F-SY100可應用于各類（大型、中型、小型）水庫大壩工程安全監測、各類（大、中、小型）電站大壩工程安全監測、各類（一級、二級、三級、四級）尾礦庫工程安全監測、各類公路、橋梁、隧洞安全監測、土工建筑物基坑安全監測等行業。

技術參數
