無線振弦采集儀F-IVW100-S

 無線振弦采集儀振弦采集儀的工作原理多通道振弦傳感器無線采集儀

●  結構一體化：集數據采集器與通信功能于一體
●  安裝調試簡單：可自動識別并提取振弦滲壓傳感器的參數，根據獲取到的參數進行初值處理，減少了人工手動參數輸入和初值處理的工作量。
●  網絡容災：研發MESH網絡算法，提升中繼節點及網關的絡災能力，當其中網關發生故障無法工作時，可以自動切換到另一個網關無縫銜接。

申請樣機 咨詢價格

　　無線振弦采集儀F-IVW100-S 是四信針對大壩安全監測推出的一款無線LoRa組網采集儀，有效解決了傳統有線產品建站要求高、施工復雜、布線成本高等問題。該采集儀通過LoRa和網關組網，自動監測滲壓、滲流等數據，實現數據可靠傳輸。提供振弦接口和 RS485 接口兩種傳感器類型，內置可充電鋰電池，一體式高防護設計，可直接安裝于野外進行長期數據監測。

　　●數據采集：可以直接上報振弦傳感器的采集頻率、溫度，也支持滲壓水位值計算和上報

　　●無線通信：支持LoRa無線通信

　　●供電方式：內置6000mAh可充電鋰電池，支持外接太陽能充電/外部供電

　　●工作模式：支持采集數據定時上報和召測

　　●狀態監測：監測電池電壓、信號強度

　　●工作溫度：-20℃——+60℃

　　●防護等級：IP66

　　●傳感器接口數量：1個

　　●支持傳感器信號類型：振弦、RS485（信號類型按需切換）

　　●工作壽命：按照每半小時進行滲壓數據采集和上報一次的頻率，電池工作壽命可達5年

　　●設備調試：電腦串口工具調試、手機串口工具軟件調試

　　●RS485接口內置15KV ESD保護

　　●WDT看門狗設計，保證系統穩定

　　●結構一體化：集數據采集器與通信功能于一體

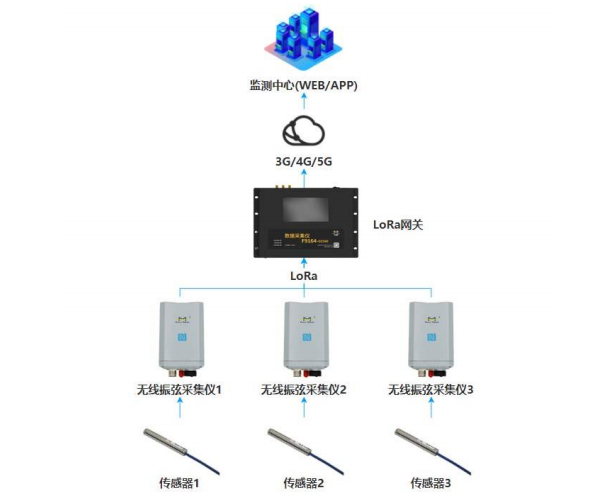

　　●無線LoRa組網：通過LoRa和網關組網，自動監測滲壓、滲流等數據，有效解決了傳統有線設備建站要求高、施工復雜、布線成本高等問題。

　　●安裝調試簡單：可自動識別并提取振弦滲壓傳感器的參數，根據獲取到的參數進行初值處理，減少了人工手動參數輸入和初值處理的工作量。

　　●網絡容災：研發MESH網絡算法，提升中繼節點及網關的絡災能力，當其中網關發生故障無法工作時，可以自動切換到另一個網關無縫銜接。

　　無線振弦采集儀適用于水庫大壩智能監測系統、水庫大壩自動化監測系統、地質災害、橋梁監測。

技術參數

項目	內容
LoRa參數
通信標準及頻段	410 - 441MHz，1000KHz 步進，建議 433±5MHz，出廠默認 433.0，可選470-510 MHz
通信距離	3.5km（通視）
發射功率	100mW
通信理論帶寬	6級可調（0.3、1.2、2.4、4.8、9.6、19.2kbps）
靈敏度	＜-140dBm
硬件系統
CPU	工業級32位通信處理器
FLASH	128KB
SRAM	16KB
接口類型
接口	一個傳感器接口，RS485和振弦可按需切換振弦接口參數如下： 1路振弦接口，5V掃頻脈沖測量頻率：400.000Hz-6000.000Hz 溫度測量范圍： -40.0°C～+80.0°C 串口參數如下：數據位：8位停止位：1位校驗：無校驗 串口速率：2400~115200bits/s
天線	LoRa：1個內置彈簧天線。
受控電源	1路受控輸出電源（1路動態輸出電源12～14V/1A內置過流保護）
功耗
休眠電流	3uA
載波檢測	10mA
發射電流	130mA
振弦采集電流	140mA
物理特性
外殼	PC+ABS 材料，抗暴曬、抗 UV、抗老化、耐沖擊，保護等級IP67
外形尺寸	1306464mm(不包括天線和安裝件)
安裝方式	默認壁掛
阻燃等級	UL94V-0
重量	約0.28kg(不包括安裝件及包裝)
其他參數
工作溫度	-20～+60℃(-4～+140℉)
儲存溫度	-40～+85℃(-40～+185℉)
相對濕度	95%(無凝結)

● 訂購信息

產品型號	描述	LoRa模塊	振弦路數	供電方式
產成品F-IVW100-S-L77	無線振弦采集儀	1	1	外接太陽能供電
產成品F-IVW100-L77	無線振弦采集儀	1	1	內置獨立電池供電
