振弦式滲壓計工作原理是什么？
F-SY100振弦式滲壓計適用于長期埋設在水工結構物或其它混凝土結構物及土體內，測量結構物或土體內部的滲透（孔隙）水壓力，可同步測量埋設點的溫度。F-SY100振弦式滲壓計加裝配套附件可在測壓管道、地基鉆孔中使用，全不銹鋼結構，24mm×130mm的靈巧體積，可方便放置在需要測量的狹小部位。振弦式滲壓計具有參數識別功能。
振弦式滲壓計結構

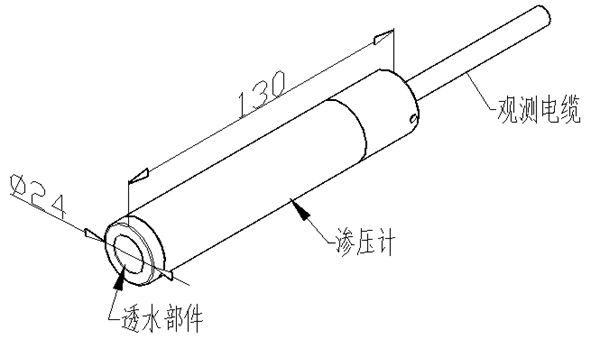

F-SY100振弦式滲壓計由透水部件、感應膜板、觀測電纜、振弦及激振電磁線圈等組成。
振弦式滲壓計工作原理

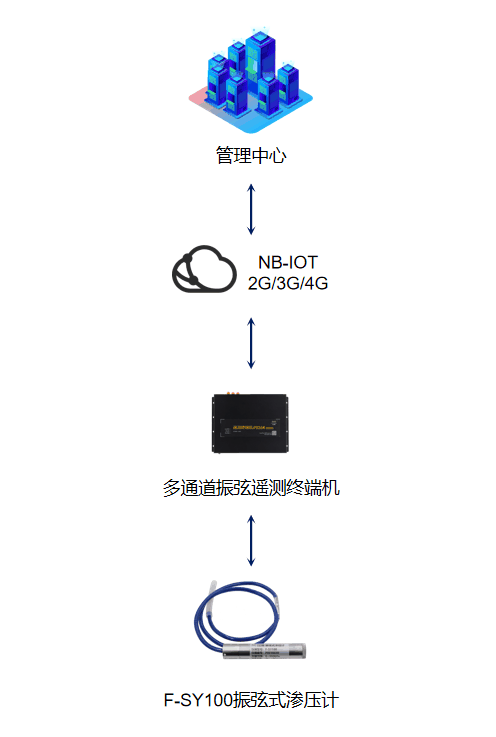

當被測水荷載作用在滲壓計上，將引起感應膜板的變形，其變形帶動振弦轉變成振弦應力的變化，從而改變振弦的振動頻率。電磁線圈激振振弦并測量其振動頻率，頻率信號經電纜傳輸至讀數裝置，即可測出水荷載的壓力值。同步可測量埋設點的溫度值。
振弦式滲壓計計算方法
?。?）當外界溫度恒定，滲壓計僅受到滲透（孔隙）水壓力時，其壓力值P與輸出的頻率模數F具有如下線性關系：
P=k×△F △F=F0-F
式中：
P滲壓計的測量值單位為KPa
k滲壓計的測量靈敏度單位為KPa/F
△F滲壓計基準值相對于實時測量值的變化量單位為F
F滲壓計的實時測量值單位為F
F0滲壓計的基準值單位為F
?。?）當作用在滲壓計上的滲透（孔隙）水壓力恒定，而溫度增加△T，此時滲壓計有輸出量△F'，這個輸出量是由溫度變化而造成的，因此在計算時應給以扣除。實驗可知△F'與△T具有如下線性關系：
P'=k×△F'+b×△T=0k×△F'=-b×△T △T=T-T0
式中：
b滲壓計的溫度修正系數單位為KPa/℃
△T溫度實時測量值相對于基準值的變化量單位為℃
T溫度的實時測量值單位為℃
T0溫度的基準值單位為℃
?。?）當滲壓計受到滲透（孔隙）水壓力和溫度的雙重作用時，若大氣壓力有較大變化時，應予以修正，滲壓計的一般計算公式為：
Pm=k×△F+b×△T+△Q=k×（F0-F）+b×（T-T0）+（Q0-Q）
式中：
Pm被測滲透（孔隙）水壓力值單位為KPa
Q0大氣壓力測量基準值單位為KPa
Q大氣壓力實時測量值單位為KPa
?。?）滲壓計水位高程計算公式為：
Hm=（（k×（F0-F）+b×（T-T0））/9.81）+H
式中：
H滲壓計安裝高程單位為m
