四信供水管網漏損監測方案，助力城市水務智能化建設

 四信供水管網漏損監測方案供水管網漏損監測系統 供水管網智能化

發布時間：2022-07-18

　　據水利部統計，我國約有400多座城市供水不足，110座城市嚴重缺水！人均水資源量?jī)H為2220立方米，是世界平均水平的1/4，列全球第88位，屬于“缺水國家”。推進節水型社會建設，全面提升水資源利用效率和效益，是緩解我國水資源供需矛盾、保障水安全的必然選擇，對實現高質量發展、建設美麗中國具有重要意義。

　　NO.1

　　《“十四五”節水型社會建設規劃》

　　明確：到2025年，城市公共供水管網漏損率的目標指標是＜9.0%。要求實施城鎮供水管網漏損治理工程，按需選擇分區計量實施路線，建設分區計量工程，逐步實現供水管網的網格化、精細化管理，積極推進管網改造、供水管網壓力調控工程。

　　NO.2

　　《關于加強公共供水管網漏損控制的通知》

　　明確到2025年，城市和縣城供水管網設施進一步完善，管網壓力調控水平進一步提高，激勵機制和建設改造、運行維護管理機制進一步健全，供水管網漏損控制水平進一步提升，長效機制基本形成，全國城市公共供水管網漏損率力爭控制在9%以內。

　　NO.3

　　《關于組織開展公共供水管網漏損治理試點建設的通知》

　　到2025年，試點城市（縣城）建成區供水管網基本健全，供水管網分區計量全覆蓋，管網壓力調控水平達到國內先進水平，基本建立較為完善的公共供水管網運行維護管理制度和約束激勵機制，實現供水管網網格化、精細化管理，形成一批漏損治理先進模式和典型案例。公共供水管網漏損率高于12%（2020年）的試點城市（縣城）建成區，2025年漏損率不高于8%；其他試點城市（縣城）建成區，2025年漏損率不高于7%。

　　01導致水質污染，無法確保輸水、供水質量

　　02浪費大量水資源，不符合可持續發展國情

　　03過高的水資源漏損容易造成水務公司巨大經濟損失

　　04較高的漏損率會提高管網內水流速度，造成水壓損失，影響居民正常用水

　　05管網漏水檢測以人工探漏技術為主，對于城市規模大、管網結構復雜的供水系統，檢漏效率低，發現時間長

　　為此，四信依托物聯網、大數據、云計算等高科技手段，專門針對水司漏損控制和產銷差管理而設計供水管網漏損監測系統，推動供水管網智能化更新改造，實現精準化科學化管控。方案主要通過智能化采集設備采集供水管網壓力、水質、流量、噪聲、用水量等信息，借助4G/5G/NB/光纖等多種通訊方式實現數據傳輸。將物聯網與人工智能技術深層次結合，實現對城市供水管網漏損的全天候智能監測，快速準確發現漏點并進行自動報警和定位，實現企業供水管網精細化管理，為科學調度、及時發現漏損區域、檢測維修管網提供有效支持，有效降低管網漏損、節約水資源。

　　系統功能

　　01.分區管理

　　借助管網GIS清晰展現供水管網地理分布，監測點設備信息查看，直觀展示壓力、流量數據

　　02.產銷差分析

　　月度產銷差分析、各分區產銷差對比、產銷差率分析

　　03.管網流量和壓力監測

　　管網流量和壓力在線監測，保障供水壓力平衡和流量穩定、及時發現和預測爆管事故

　　04.DMA夜間最小流量分析，異常報警

　　應用夜間最小流量分析法進行DMA漏損評估，當夜間最小流量超過報警值后自動報警，開展主動檢漏工作

　　05.聽音漏損分析

　　實時監測，及時發現漏水點位置，變被動探漏為主動探漏，減少探漏盲區

　　流量監測

　　在供水管道出水口、入水口等關鍵節點布設流量計，實時采集流量、流速等數據，通過管理平臺實現流量、流速的實時感知和城域化匯集管理，實現實時監測告警、精準快速定位事故地段，并通過數據傳輸網絡將采集到的數據接入到各個應用系統中，為城市供水處理精細化管理、應急決策指揮以及行業應用等方面提供科學有效的數據支撐。

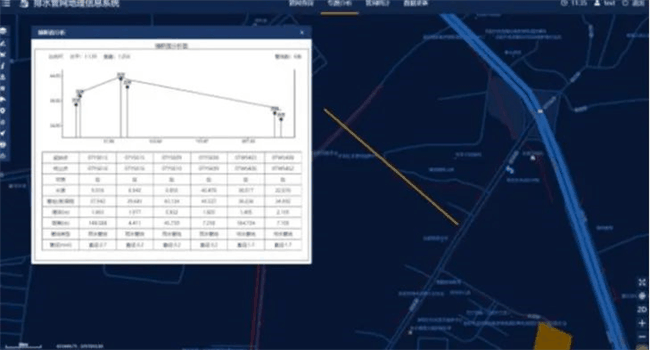

　　壓力監測

　　實時監測管網的壓力數據信息，進行多種形式的統計分析，幫助管理者及時準確地掌握城市管網的運行特征，利用監測數據輔助管網的管理與維護；以科學的方法指揮各水廠啟停供水設備、保障供水壓力平衡和流量穩定、及時發現和預測爆管事故，并對管網產生的漏損情況進行綜合分析判斷。

　　水質監測

　　在供水管網關鍵節點布設水質監測設備，實時掌握供水管網水質參數，并上傳至管理平臺及各個應用系統，實現監測站點的水質情況、預警，能精準快速定位水質問題，確保供水安全。

　　聽音漏損監測

　　傳統的漏損檢測方法，依靠工作人員走訪，不僅耗時而且人力成本較高，排查范圍也非常有限，對于城市規模大、管網結構復雜的供水系統，效果甚微。四信聽音監測基于聽音監測儀實現智能化管理，可替代人工排查工作，實現實時監測，縮短發現漏水點時間，變被動探漏為主動探漏，減少探漏盲區。

　　智能遠傳抄表

　　應用智能遠傳水表具有廣覆蓋、低功耗、大連接、低成本、高安全的特點，定期自動上傳抄表數據，無需人工介入，提高客戶抄表效率，降低抄表成本，結合營收等業務系統，助力水司建設智慧化水務管理平臺。

　　系統管理平臺

　　供水管網漏損監測系統，涵蓋分區管理、管網流量和壓力監控、水量統計分析、產銷差分析、漏損評估、夜間最小流量分析、用水異常報警等功能，幫助水司管理人員有效控制管網漏損、降低產銷差，提高水司供水管理水平和經濟效益。

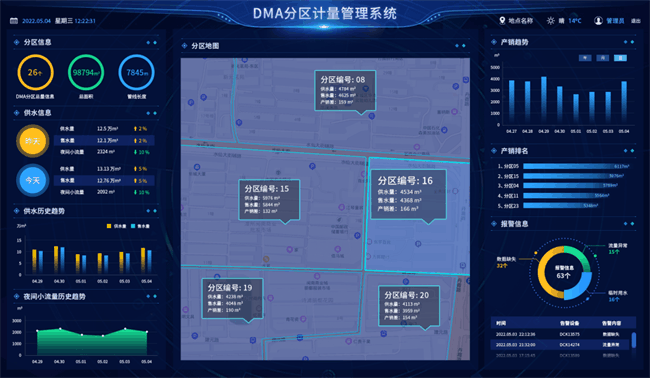

四信供水管網漏損監測方案_DMA分區計量管理系統平臺

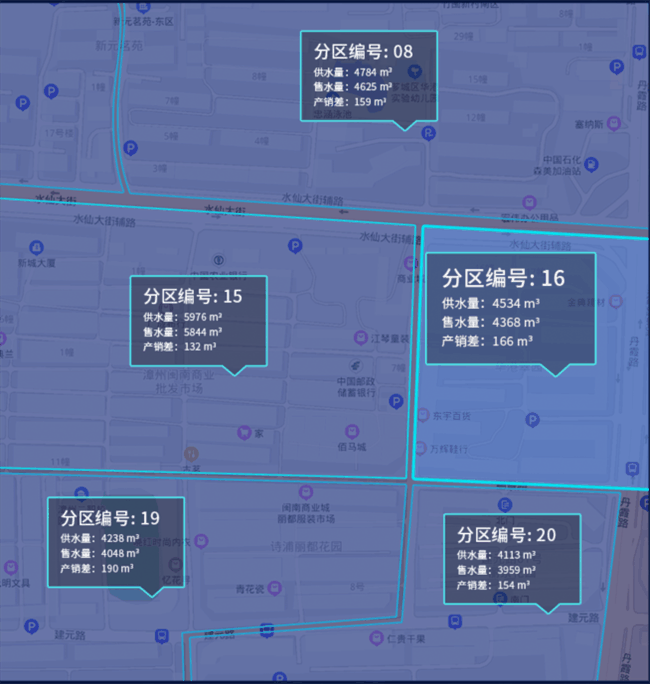

　　產銷差分析

　　實時在線監測流量計、智能遠傳水表等數據，根據采集的供水量、售水量等各類數據，進行統計、分析，比對后形成產銷差、產銷差率等數據，幫助業務部門了解漏損分布情況，通過指標考核加強管理。

　　夜間最小流量分析

　　通過對管網流量的監測，結合歷史流量數據，得出特定時間段的流量分析數據對比情況，進而幫助管理人員鎖定管道的小漏點。

　　預警告警

　　對管網監測流量，壓力等工況數據進行超限閾值設置，對監控設備的各項運行狀態進行監控，形成整體管網運行、管網監測設備運行的安全預警體系。支持電話、短信、平臺、APP等多種方式通知到管理人員，對異常進行及時處置。
